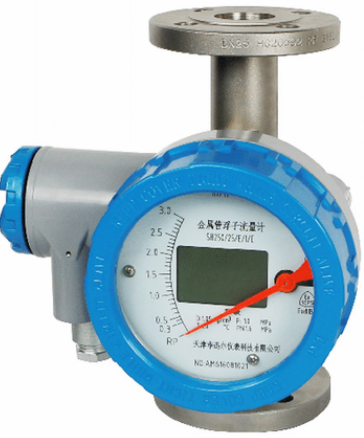

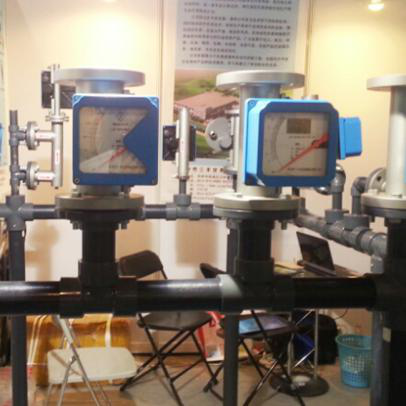

Расходомер переменного сечения
Расходомер переменного сечения предназначен для измерения жидкостей в большинстве отраслей промышленности, включая воду, химические вещества и добавки, растворители, углеводороды, смазочные материалы, перегретый пар, продукты питания (напитки), воздух и промышленные газы.
Есть два основных компонента расходомера с переменным сечением: 1) детектор, который включает в себя расходомерную трубку, поплавок, и 2) преобразователь, который представляет собой механический дисплей или электронное устройство, отвечающее за обработку сигналов, расчет расхода, отображение и выходные сигналы.
Материалы, из которых изготовлены смачиваемые части (труба и поплавок), должны соответствовать спецификациям предполагаемого типа обслуживания. Рекомендуется проверка совместимости в соответствии со спецификациями.
Все расходомеры SURE с переменным сечением проходят заводские испытания и калибровку. Свидетельство о калибровке входит в комплект поставки каждого счетчика.
ОПИСАНИЕ
Расходомер переменной площади - это прибор для измерения расхода жидкостей или газов в трубопроводах. Он включает в себя вертикальную трубку, по которой течет жидкость, диаметр которой увеличивается снизу вверх, и поплавок, который может вертикально перемещаться в трубке. По мере увеличения потока этот поплавок перемещается в более высокое положение до тех пор, пока его сопротивление потоку жидкости не будет уравновешено подпитываемым весом поплавка в жидкости, значение, которое является постоянным и не зависит от расхода. Положение iloat является мерой скорости потока. Значения расхода можно прочитать на шкале.
ОСОБЕННОСТЬ
-Механический дисплей и ЖК-дисплей
-Прочный и универсальный
- Короткоходная конструкция позволяет измерять высокий расход
скорость с использованием относительно короткой измерительной трубки
-Специальное применение для опасных, опасных или агрессивных
жидкость, для высоких температур и высокого давления
- Вся конструкция из нержавеющей стали обеспечивает безопасное измерение
разнообразие жидкостей, газов и труб - измерительная секция
может быть укомплектован нагревательной рубашкой
-Стандартный ротаметр устанавливается в вертикальном трубопроводе с проточной
направление вверх
ЗАЯВЛЕНИЕ
- Оборудование для газоснабжения
- Электроэнергия
- Нефть
- химическая
- Металл
- Медицинский
Расходомер переменного сечения
Расходомер переменного сечения предназначен для измерения жидкостей в большинстве отраслей промышленности, включая воду, химические вещества и добавки, растворители, углеводороды, смазочные материалы, перегретый пар, продукты питания (напитки), воздух и промышленные газы.
Есть два основных компонента расходомера с переменным сечением: 1) детектор, который включает в себя расходомерную трубку, поплавок, и 2) преобразователь, который представляет собой механический дисплей или электронное устройство, отвечающее за обработку сигналов, расчет расхода, отображение и выходные сигналы.
Материалы, из которых изготовлены смачиваемые части (труба и поплавок), должны соответствовать спецификациям предполагаемого типа обслуживания. Рекомендуется проверка совместимости в соответствии со спецификациями.
Все расходомеры SURE с переменным сечением проходят заводские испытания и калибровку. Свидетельство о калибровке входит в комплект поставки каждого счетчика.
ОПИСАНИЕ
Расходомер переменной площади - это прибор для измерения расхода жидкостей или газов в трубопроводах. Он включает в себя вертикальную трубку, по которой течет жидкость, диаметр которой увеличивается снизу вверх, и поплавок, который может вертикально перемещаться в трубке. По мере увеличения потока этот поплавок перемещается в более высокое положение до тех пор, пока его сопротивление потоку жидкости не будет уравновешено подпитываемым весом поплавка в жидкости, значение, которое является постоянным и не зависит от расхода. Положение iloat является мерой скорости потока. Значения расхода можно прочитать на шкале.
ОСОБЕННОСТЬ
-Механический дисплей и ЖК-дисплей
-Прочный и универсальный
- Короткоходная конструкция позволяет измерять высокий расход
скорость с использованием относительно короткой измерительной трубки
-Специальное применение для опасных, опасных или агрессивных
жидкость, для высоких температур и высокого давления
- Вся конструкция из нержавеющей стали обеспечивает безопасное измерение
разнообразие жидкостей, газов и труб - измерительная секция
может быть укомплектован нагревательной рубашкой
-Стандартный ротаметр устанавливается в вертикальном трубопроводе с проточной
направление вверх
ЗАЯВЛЕНИЕ
- Оборудование для газоснабжения
- Электроэнергия
- Нефть
- химическая
- Металл
- Медицинский
ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон применения | (1) газ; (2) жидкость; (3) пар |
Коэффициент отклонения | 10: 1 |
Точность (см. Паспортную табличку) | ± 1,0% и ± 1,5% и ± 2,5% |
Температура | |
Максимум. Температура процесса | Уровень T1: 150 ℃ |
Уровень T2: 300 ℃ | |
Уровень T3: 350 ℃ | |
Давление | |
Номинальное рабочее давление | DN15 {aspcms: sitetitle} .DN50: 4,0 МПа |
DN65 {aspcms: sitetitle} .DN200: 1,6 МПа | |
Максимум. Номинальное давление | DN15: 32 МПа; DN25: 25 МПа; DN50: 20 МПа |
DN80: 10 МПа; DN100: 6,4 МПа | |
DN125 {aspcms: sitetitle} .DN150: 4,0 МПа |
ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазон применения | (1) газ; (2) жидкость; (3) пар |
Коэффициент отклонения | 10: 1 |
Точность (см. Паспортную табличку) | ± 1,0% и ± 1,5% и ± 2,5% |
Температура | |
Максимум. Температура процесса | Уровень T1: 150 ℃ |
Уровень T2: 300 ℃ | |
Уровень T3: 350 ℃ | |
Давление | |
Номинальное рабочее давление | DN15 {aspcms: sitetitle} .DN50: 4,0 МПа |
DN65 {aspcms: sitetitle} .DN200: 1,6 МПа | |
Максимум. Номинальное давление | DN15: 32 МПа; DN25: 25 МПа; DN50: 20 МПа |
DN80: 10 МПа; DN100: 6,4 МПа | |
DN125 {aspcms: sitetitle} .DN150: 4,0 МПа |
ВЫБОР МОДЕЛИ
Модель | SH250 | Описание | |||||||||
Диаметр | XXX | 015: DN15 | |||||||||
100: DN100 | |||||||||||
200: DN200 | |||||||||||
Источник питания | N | Механический дисплей; Нет вывода | |||||||||
A1 | Механический дисплей; Выход 0-1000 Гц | ||||||||||
A2 | Механический дисплей; Выход 4-20 мА; 24 В постоянного тока | ||||||||||
B | ЖК дисплей; Нет выхода; Аккумулятор | ||||||||||
C | ЖК дисплей; Импульсный выход; 24 В постоянного тока | ||||||||||
D | ЖК дисплей; 4-20 мА + импульсный выход; Источник питания 24 В постоянного тока | ||||||||||
Уведомление | RS485 и Hart не являются обязательными для преобразователя C и D | ||||||||||
Функция сброса | Y | да | |||||||||
N | Нет | ||||||||||
Диапазон расхода | XX | См. Таблицу диапазонов | |||||||||
Жидкость | L | Жидкость | |||||||||
G | Газ | ||||||||||
Материал | S4 | Корпус и поплавок: SS304 | |||||||||
S6 | Корпус и поплавок: SS316 | ||||||||||
SF | Кузов: SS304; Поплавок: PTFE | ||||||||||
XX | По требованию | ||||||||||
Способ установки | H | Горизонтальная установка | |||||||||
V | Вертикальная установка | ||||||||||
Структура | 1 | Стандартная структура | |||||||||
2 | Теплоизоляция | ||||||||||
3 | Демпфер для измерения газа | ||||||||||
4 | Высокая температура | ||||||||||
5 | Высокое давление | ||||||||||
Взрывобезопасный | NA | Поле безопасности без взрывозащиты | |||||||||
BT | Exd II BT4 | ||||||||||
CT | Exib II CT4 | ||||||||||
Подключение | DXX | D16: фланец DIN PN16; D25: DIN PN25… | |||||||||
AXX | A15: фланец ANSI 150 #; A30: ANSI 300 #… | ||||||||||
JXX | J10: фланец JIS 10K; J20: JIS 20K… |
ВЫБОР МОДЕЛИ
Модель | SH250 | Описание | |||||||||
Диаметр | XXX | 015: DN15 | |||||||||
100: DN100 | |||||||||||
200: DN200 | |||||||||||
Источник питания | N | Механический дисплей; Нет вывода | |||||||||
A1 | Механический дисплей; Выход 0-1000 Гц | ||||||||||
A2 | Механический дисплей; Выход 4-20 мА; 24 В постоянного тока | ||||||||||
B | ЖК дисплей; Нет выхода; Аккумулятор | ||||||||||
C | ЖК дисплей; Импульсный выход; 24 В постоянного тока | ||||||||||
D | ЖК дисплей; 4-20 мА + импульсный выход; Источник питания 24 В постоянного тока | ||||||||||
Уведомление | RS485 и Hart не являются обязательными для преобразователя C и D | ||||||||||
Функция сброса | Y | да | |||||||||
N | Нет | ||||||||||
Диапазон расхода | XX | См. Таблицу диапазонов | |||||||||
Жидкость | L | Жидкость | |||||||||
G | Газ | ||||||||||
Материал | S4 | Корпус и поплавок: SS304 | |||||||||
S6 | Корпус и поплавок: SS316 | ||||||||||
SF | Кузов: SS304; Поплавок: PTFE | ||||||||||
XX | По требованию | ||||||||||
Способ установки | H | Горизонтальная установка | |||||||||
V | Вертикальная установка | ||||||||||
Структура | 1 | Стандартная структура | |||||||||
2 | Теплоизоляция | ||||||||||
3 | Демпфер для измерения газа | ||||||||||
4 | Высокая температура | ||||||||||
5 | Высокое давление | ||||||||||
Взрывобезопасный | NA | Поле безопасности без взрывозащиты | |||||||||
BT | Exd II BT4 | ||||||||||
CT | Exib II CT4 | ||||||||||
Подключение | DXX | D16: фланец DIN PN16; D25: DIN PN25… | |||||||||
AXX | A15: фланец ANSI 150 #; A30: ANSI 300 #… | ||||||||||
JXX | J10: фланец JIS 10K; J20: JIS 20K… |
