Кориолисовый массовый расходомер
Массовый расходомер состоит из двух частей: сенсора и преобразователя. Массовый расходомер оснащен цифровым передающим устройством, которое основано на цифровом сигнальном процессоре (DSP), интегрированном с цифровым замкнутым контуром управления вибрацией (DLC) обработки сигналов, расчетными и диагностическими функциями датчика и обеспечивает высокую точность измерения , широкий диапазон и отличная надежность для вас. Конфигурация узла в режиме онлайн, диагностика неисправностей и запись данных могут выполняться напрямую через коммуникацию с коммуникатором по HART или через ПК через Modbus. Расходомер не только рассчитывает объемный расход процесса, накопленный объем и пропорцию компонентов. Расходомер серии TS также может определять массовый расход, плотность и температуру в режиме онлайн и в режиме реального времени.
Массовый расходомер SCM-Кориолиса
ПРИНЦИП ПРОДУКТА И ОБЗОР
Массовый расходомер Кориолиса серии SCM непосредственно измеряет «массу» среды с высокой точностью, основанной на принципе Кориолиса (сила Кориолиса). На точность не повлияют никакие факторы, такие как температура, давление, плотность, вязкость,
и т.д. И расчет компенсации не требуется. Массовый расходомер Кориолиса состоит из двух частей: датчика и преобразователя. Массовый расходомер Corioils разработан и изготовлен в соответствии с национальными стандартами взрывозащищенности. Стандарт взрывозащиты - Exd ib li Ct5 Gb.
ОПИСАНИЕ
Измеритель массового расхода Кориолиса может напрямую измерять \"массу \" жидкости. А точность самая высокая среди всех типов расходомеров, скажем, 0,1-0,2%. Диапазон применения очень велик, и его можно использовать для сред, которые трудно измерить, например, для высоких температур, высокого давления, высокой вязкости, двойных фаз, тройных фаз. Требования к установке низкие, требования к прямой трубе перед и за расходомерами Кориолиса низкие. Они более надежны, стабильны, и уровень обслуживания низкий.

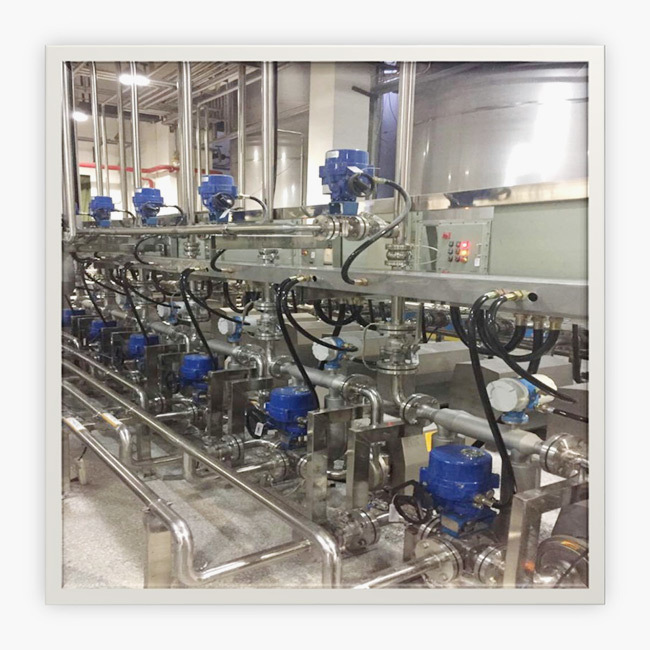

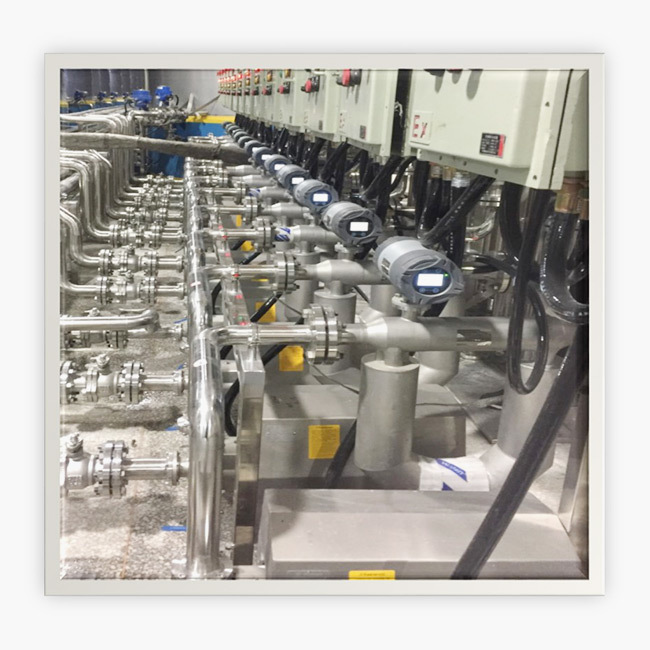

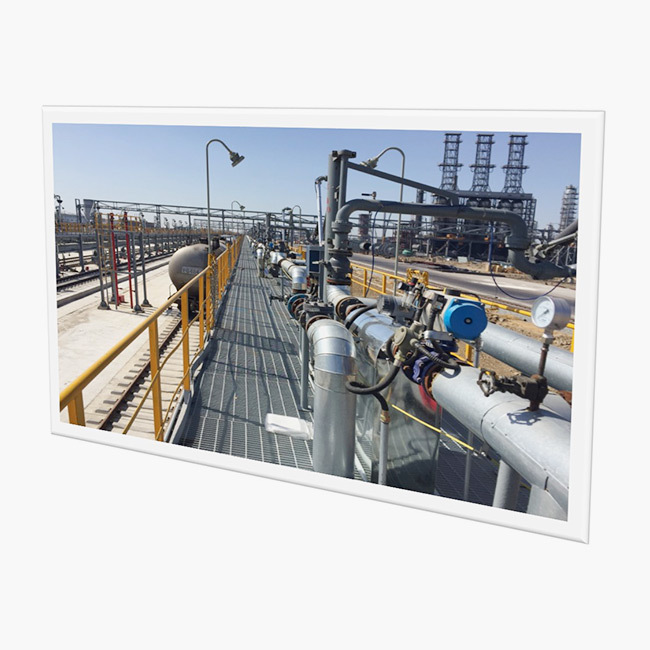

ЗАЯВЛЕНИЕ
Кориолисовый массовый расходомер
Массовый расходомер состоит из двух частей: сенсора и преобразователя. Массовый расходомер оснащен цифровым передающим устройством, которое основано на цифровом сигнальном процессоре (DSP), интегрированном с цифровым замкнутым контуром управления вибрацией (DLC) обработки сигналов, расчетными и диагностическими функциями датчика и обеспечивает высокую точность измерения , широкий диапазон и отличная надежность для вас. Конфигурация узла в режиме онлайн, диагностика неисправностей и запись данных могут выполняться напрямую через коммуникацию с коммуникатором по HART или через ПК через Modbus. Расходомер не только рассчитывает объемный расход процесса, накопленный объем и пропорцию компонентов. Расходомер серии TS также может определять массовый расход, плотность и температуру в режиме онлайн и в режиме реального времени.
Массовый расходомер SCM-Кориолиса
ПРИНЦИП ПРОДУКТА И ОБЗОР
Массовый расходомер Кориолиса серии SCM непосредственно измеряет «массу» среды с высокой точностью, основанной на принципе Кориолиса (сила Кориолиса). На точность не повлияют никакие факторы, такие как температура, давление, плотность, вязкость,
и т.д. И расчет компенсации не требуется. Массовый расходомер Кориолиса состоит из двух частей: датчика и преобразователя. Массовый расходомер Corioils разработан и изготовлен в соответствии с национальными стандартами взрывозащищенности. Стандарт взрывозащиты - Exd ib li Ct5 Gb.
ОПИСАНИЕ
Измеритель массового расхода Кориолиса может напрямую измерять \"массу \" жидкости. А точность самая высокая среди всех типов расходомеров, скажем, 0,1-0,2%. Диапазон применения очень велик, и его можно использовать для сред, которые трудно измерить, например, для высоких температур, высокого давления, высокой вязкости, двойных фаз, тройных фаз. Требования к установке низкие, требования к прямой трубе перед и за расходомерами Кориолиса низкие. Они более надежны, стабильны, и уровень обслуживания низкий.
ЗАЯВЛЕНИЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ
заявка | Подходит для жидкого газа. жидкая вода. Измерение массы жидкого газа или измерение объема |
Материал трубопровода | SS316L / Хастеллой HC |
Давление | См. Диаграмму, показанную выше. |
Средняя температура | -5O ℃ ~ 15O ℃ -50uC-250 ℃ -50 ℃ ~ 350 ℃ -100 ℃ -350 ℃ |
Температура окружающей среды | Датчик: -4O ℃ -I5O ℃: Передатчик:-20 ℃ -70 ℃ |
Скорость потока MeaAccuracy | 0,2%; 0,1% необязательно |
Точность измерения плотности | 0,002 г / см3; 0,001 г / см3 оптический |
Повторяемость | 0,10% расход? i / 2 (стабильность точки Zaro / расход) '1OO]% расхода |
Выходной сигнал | 4 * 20 мА сопротивление нагрузки <500 Ом (мгновенно или плотно опционально) Импульсный сигнал Flow Rale от 0 до 10 кГц |
Взрывобезопасный символ | ExdibllCT5Gb |
ДИАПАЗОН РАСХОДА

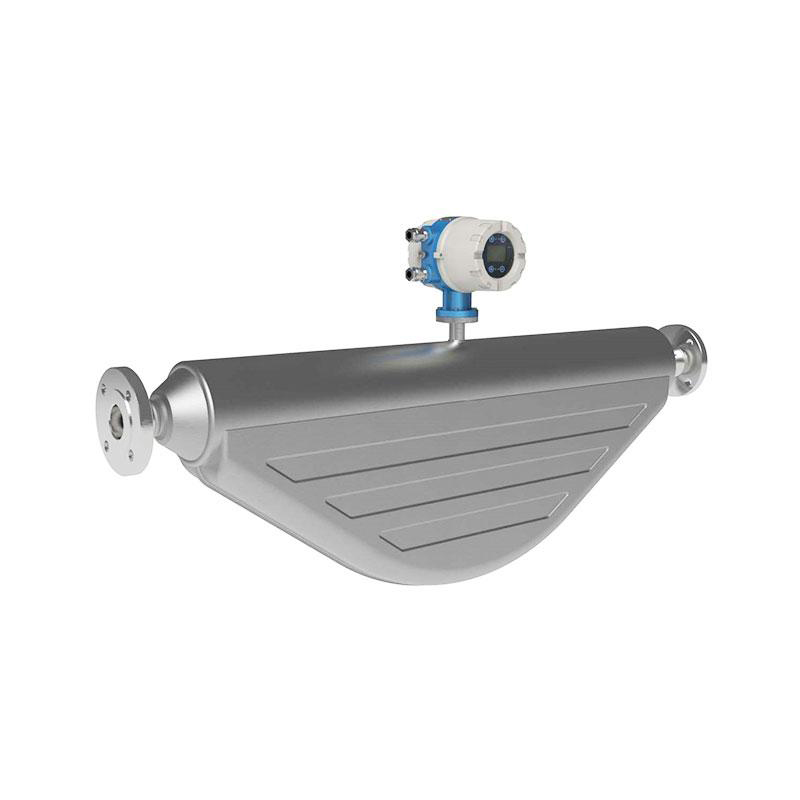

V Тип
Спецификация | DN (мм) | Диапазон расхода жидкости (кг / ч) | K - газовый коэффициент |
SCM-V-005 | 5 | 600 | 60 |
SCM-V-015 | 15 | 6000 | 70 |
SCM-V-025 | 25 | 18000 | 700-25 |
Примечание: диапазон расхода газа = диапазон расхода жидкости x плотность технологического газа / K |

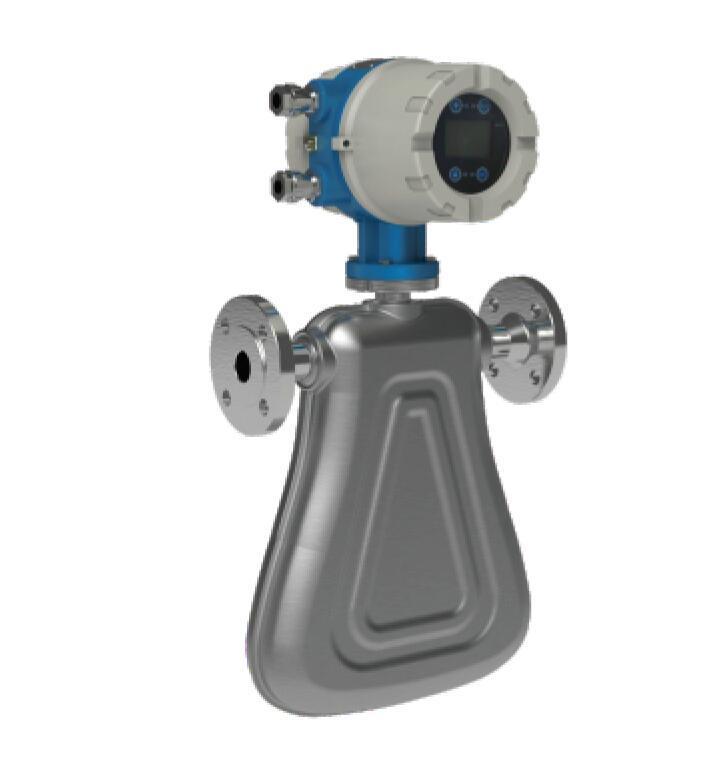

Тип U
Модель | DN (мм) | Диапазон расхода жидкости (кг / ч) | K - газовый коэффициент |
SCM-U-001N | 1 | 20 | 60 |
СКМ-У-002Н | 2 | 60 | 60 |
СКМ-У-005Н | 5 | 300 | 70 |
СКМ-У-010Н | 10 | 1000 | 80 |
СКМ-У-015Н | 15 | 6000 | 90 |
СКМ-У-025Н | 25 | 10000 | 140 |
СКМ-У-040Н | 40 | 20000 | 140 |
SCM-U-040H | 40 | 30000 | 140 |
СКМ-У-050Н | 50 | 30000 | 140 |
SCM-U-050H | 50 | 60000 | 160 |
SCM-U-080N | 80 | 60000 | 160 |
SCM-U-080H | 80 | 180000 | 215 |
СКМ-У-100Н | 100 | 100000 | 200 |
СКМ-У-100Н | 100 | 280000 | 230 |
СКМ-У-150Н | 150 | 300000 | 230 |
СКМ-У-150Н | 150 | 640000 | 240 |
СКМ-У-200Н | 200 | 1100000 | 250 |
СКМ-У-250Н | 250 | 1800000 | 300 |
Примечание: диапазон расхода газа = диапазон расхода жидкости x плотность технологического газа / K |
ТЕХНИЧЕСКИЕ ДАННЫЕ
заявка | Подходит для жидкого газа. жидкая вода. Измерение массы жидкого газа или измерение объема |
Материал трубопровода | SS316L / Хастеллой HC |
Давление | См. Диаграмму, показанную выше. |
Средняя температура | -5O ℃ ~ 15O ℃ -50uC-250 ℃ -50 ℃ ~ 350 ℃ -100 ℃ -350 ℃ |
Температура окружающей среды | Датчик: -4O ℃ -I5O ℃: Передатчик:-20 ℃ -70 ℃ |
Скорость потока MeaAccuracy | 0,2%; 0,1% необязательно |
Точность измерения плотности | 0,002 г / см3; 0,001 г / см3 оптический |
Повторяемость | 0,10% расход? i / 2 (стабильность точки Zaro / расход) '1OO]% расхода |
Выходной сигнал | 4 * 20 мА сопротивление нагрузки <500 Ом (мгновенно или плотно опционально) Импульсный сигнал Flow Rale от 0 до 10 кГц |
Взрывобезопасный символ | ExdibllCT5Gb |
ДИАПАЗОН РАСХОДА
V Тип
Спецификация | DN (мм) | Диапазон расхода жидкости (кг / ч) | K - газовый коэффициент |
SCM-V-005 | 5 | 600 | 60 |
SCM-V-015 | 15 | 6000 | 70 |
SCM-V-025 | 25 | 18000 | 700-25 |
Примечание: диапазон расхода газа = диапазон расхода жидкости x плотность технологического газа / K |
Тип U
Модель | DN (мм) | Диапазон расхода жидкости (кг / ч) | K - газовый коэффициент |
SCM-U-001N | 1 | 20 | 60 |
СКМ-У-002Н | 2 | 60 | 60 |
СКМ-У-005Н | 5 | 300 | 70 |
СКМ-У-010Н | 10 | 1000 | 80 |
СКМ-У-015Н | 15 | 6000 | 90 |
СКМ-У-025Н | 25 | 10000 | 140 |
СКМ-У-040Н | 40 | 20000 | 140 |
SCM-U-040H | 40 | 30000 | 140 |
СКМ-У-050Н | 50 | 30000 | 140 |
SCM-U-050H | 50 | 60000 | 160 |
SCM-U-080N | 80 | 60000 | 160 |
SCM-U-080H | 80 | 180000 | 215 |
СКМ-У-100Н | 100 | 100000 | 200 |
СКМ-У-100Н | 100 | 280000 | 230 |
СКМ-У-150Н | 150 | 300000 | 230 |
СКМ-У-150Н | 150 | 640000 | 240 |
СКМ-У-200Н | 200 | 1100000 | 250 |
СКМ-У-250Н | 250 | 1800000 | 300 |
Примечание: диапазон расхода газа = диапазон расхода жидкости x плотность технологического газа / K |
ВЫБОР МОДЕЛИ
Модель | Код Stuffix | Описание | ||||||||||
СКМ- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | Массовый расходомер Кориолиса |
Тип | V | V Тип | ||||||||||
U | Тип U | |||||||||||
Диаметр | XXX | Подставка под диаметр | ||||||||||
001: DN1; 010: DN10 | ||||||||||||
100: DN100; | ||||||||||||
Выходной сигнал | 1 | 4-20 мА / 0-10 кГц | ||||||||||
Общение | 1 | RS485 | ||||||||||
2 | Харт | |||||||||||
3 | PF | |||||||||||
4 | FF | |||||||||||
5 | Никто | |||||||||||
Номинальное давление | 16 | 1,6 МПа | ||||||||||
40 | 4.0 МПа | |||||||||||
63 | 6,3 МПа | |||||||||||
XX | По запросу (10 МПа, 16 МПа для опций) | |||||||||||
Рейтинг температуры | Т1 | -50 ... + 150 ℃ | ||||||||||
Т2 | -50 ... + 250 ℃ | |||||||||||
Т3 | -50 ... + 350 ℃ | |||||||||||
Т4 | -200 ... + 150 ℃ | |||||||||||
Материал влажной части | S6 | SS316 | ||||||||||
HC | Хастеллой Сплав C | |||||||||||
XX | По требованию | |||||||||||
Рейтинг точности | 1 | 0,10% от ставки | ||||||||||
2 | 0,20% от ставки | |||||||||||
XX | По требованию | |||||||||||
Подключение | AXX | Фланец ANSI; A15: ANSI 150 #; A30: ANSI 300 # ... | ||||||||||
DXX | Фланец DIN; D16: DIN PN16; DN25: DIN PN25 ... | |||||||||||
JXX | Фланец JIS; J10K: JIS 10K; J20K: JIS 20K ... | |||||||||||
TRC | Тип Tri-Clamp (Санитарное соединение) | |||||||||||
THR | Резьбовое соединение | |||||||||||
Материал корпуса | S4 | SS304 | ||||||||||
S6 | SS316 | |||||||||||
Структура | S | Компактный тип с локальным дисплеем | ||||||||||
L | Удаленный дисплей с кронштейном | |||||||||||
Источник питания | 0 | 24 В постоянного тока | ||||||||||
1 | 220 В переменного тока |
ВЫБОР МОДЕЛИ
Модель | Код Stuffix | Описание | ||||||||||
СКМ- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | Массовый расходомер Кориолиса |
Тип | V | V Тип | ||||||||||
U | Тип U | |||||||||||
Диаметр | XXX | Подставка под диаметр | ||||||||||
001: DN1; 010: DN10 | ||||||||||||
100: DN100; | ||||||||||||
Выходной сигнал | 1 | 4-20 мА / 0-10 кГц | ||||||||||
Общение | 1 | RS485 | ||||||||||
2 | Харт | |||||||||||
3 | PF | |||||||||||
4 | FF | |||||||||||
5 | Никто | |||||||||||
Номинальное давление | 16 | 1,6 МПа | ||||||||||
40 | 4.0 МПа | |||||||||||
63 | 6,3 МПа | |||||||||||
XX | По запросу (10 МПа, 16 МПа для опций) | |||||||||||
Рейтинг температуры | Т1 | -50 ... + 150 ℃ | ||||||||||
Т2 | -50 ... + 250 ℃ | |||||||||||
Т3 | -50 ... + 350 ℃ | |||||||||||
Т4 | -200 ... + 150 ℃ | |||||||||||
Материал влажной части | S6 | SS316 | ||||||||||
HC | Хастеллой Сплав C | |||||||||||
XX | По требованию | |||||||||||
Рейтинг точности | 1 | 0,10% от ставки | ||||||||||
2 | 0,20% от ставки | |||||||||||
XX | По требованию | |||||||||||
Подключение | AXX | Фланец ANSI; A15: ANSI 150 #; A30: ANSI 300 # ... | ||||||||||
DXX | Фланец DIN; D16: DIN PN16; DN25: DIN PN25 ... | |||||||||||
JXX | Фланец JIS; J10K: JIS 10K; J20K: JIS 20K ... | |||||||||||
TRC | Тип Tri-Clamp (Санитарное соединение) | |||||||||||
THR | Резьбовое соединение | |||||||||||
Материал корпуса | S4 | SS304 | ||||||||||
S6 | SS316 | |||||||||||
Структура | S | Компактный тип с локальным дисплеем | ||||||||||
L | Удаленный дисплей с кронштейном | |||||||||||
Источник питания | 0 | 24 В постоянного тока | ||||||||||
1 | 220 В переменного тока |
