Ультразвуковой измеритель уровня

Количество:
  • MICC

Ультразвуковой измеритель уровня

UL7 - это бесконтактный ультразвуковой прибор для измерения поверхности жидкости, UL7 обычно устанавливается наверху уровня жидкости. Во-первых, датчик излучает ультразвуковую волну на поверхность жидкости. Во-вторых, волна достигает уровня жидкости и отражается, датчик получает эхо для обработки. В-третьих, микропроцессор рассчитает разницу во времени между ультразвуковым излучением и приемом, а затем преобразует его в расстояние между датчиками до жидкости. Затем рассчитайте уровень жидкости по высоте резервуара за вычетом пустого расстояния (уровень = высота резервуара - пустое расстояние)

Измеритель уровня жидкости UL7 использует ультразвуковой принцип для измерения уровня жидкости. Бесконтактное измерение, эффективная защита от помех, простота установки, обслуживания и использования.

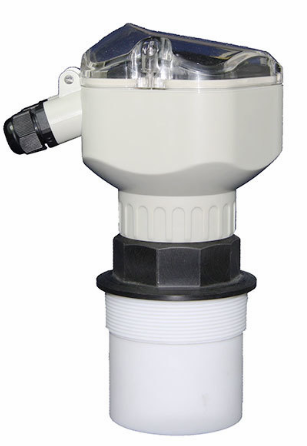

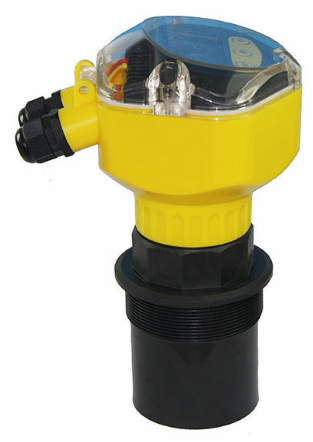

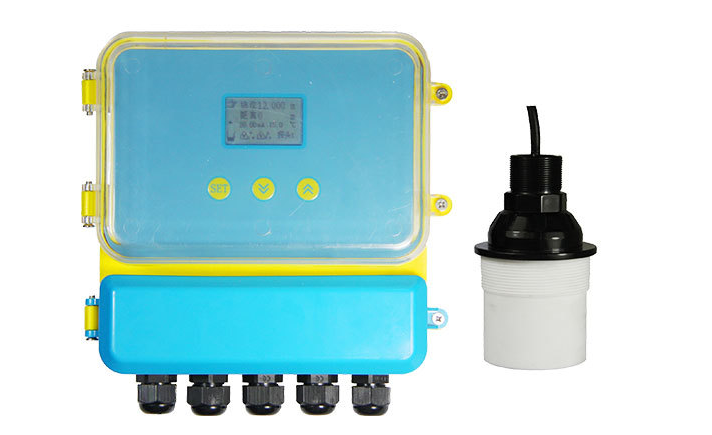

图片 1 图片 2 图片 3

ОПИСАНИЕ

Этот прибор определяет высоту от дна до поверхности тестируемой жидкости путем измерения времени распространения в воздухе, времени, необходимого для того, чтобы ультразвуковая волна, излучаемая детектором, установленным над тестируемой жидкостью, отразилась на уровне жидкости, а затем вернуться к детектору.
Этот продукт можно широко использовать для точного измерения уровня различных жидкостей; твердые материалы также могут использоваться для измерения расстояний.

ОСОБЕННОСТЬ

-Обеспечивает надежное, точное и бесконтактное измерение уровня
-Бесконтактная технология не допускает износа и заклинивания движущихся частей. ржаветь
-FM сертифицирован как взрывозащищенный, что делает его идеальным для использования в опасных зонах
-Простое программирование с помощью 6-разрядного ЖК-дисплея и простой структуры меню
-Диапазон производительности регулируется путем ввода размеров резервуара или путем заполнения и опорожнения резервуара во время калибровки, а также автоматического масштабирования до уровней, которые он определяет
-Крышка окна позволяет легко просматривать дисплей
-Опции отказоустойчивого вывода и диагностические возможности


ПРИМЕНЕНИЕ ПРОДУКТА

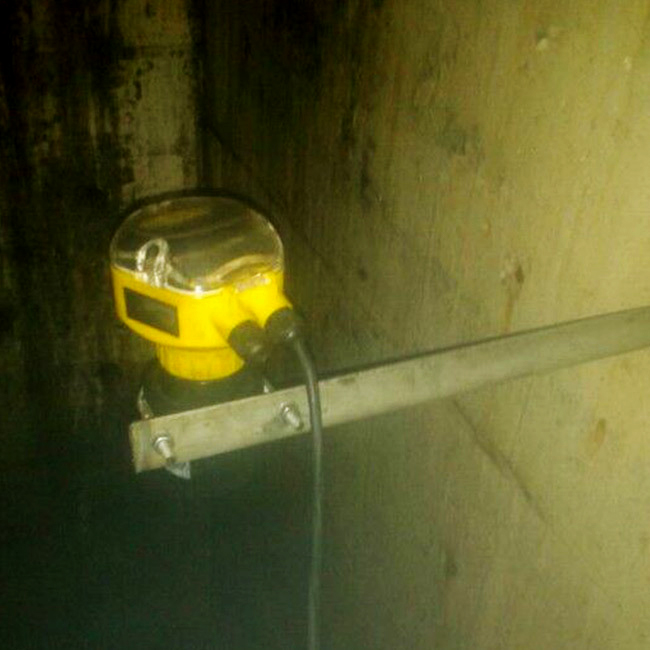

01 02 03 04


ТЕХНИЧЕСКИЕ ДАННЫЕ

Максимальный диапазон измерения

5м, 10м, 15м, 20м, 25м, 30м, 40м, 50м, 60м

Точность

± 0,25% от нормы

± 0,5% от нормы

разрешение

Диапазон10 м: 0,5 м

Диапазон10м: 10м

Частота

40 кГц

Источник питания

24 В постоянного тока и 220 В переменного тока

Потребляемая мощность

<1 Вт

Выход

Modbus RS485 и 4-20 мА

Материал корпуса

PA6 / ABS

Слепая зона

0,2-0,9 м

Максимальная загрузка

750 Ом

Температура окружающей среды

-20 ... + 55 ℃


ВЫБОР МОДЕЛИ

Модель

Суффикс-код

Описание

ULM-

Расходомер газа

Расстояние

ххх






05: 5м
10: 10м
15: 15м
60: 60м
XX: по запросу

Источник питания

AC





220 В переменного тока

ОКРУГ КОЛУМБИЯ





24 В постоянного тока

Выходной сигнал

1




2 провода 4-20 мА

2




4 провода 4-20 мА

Общение

1



Никто

2



RS485

Релейный выход

1



Никто

2



Один релейный выход

3



Два релейных выхода

Материал зонда

PO

Полиоксиметилен

PV

ПВДФ

PT

PTFE

ДИАПАЗОН РАСХОДА

Диаметр

Модель

Начальная скорость

Максимальный расход

Потеря давления

Скорость давления

Точность

Коэффициент отклонения

Материал корпуса

м³ / ч

м³ / ч

Па

МПа

DN25

Q-16

0.6

16

120

1.0 / 1.6

1,5 / 1,0

20:01


DN40

Q-20

0.6

20

130

1.0 / 1.6

1,5 / 1,0

20:01

Алюминиевый сплав

Q-25

0.6

25

130

1.0 / 1.6

1,5 / 1,0

20:01


Q-30

0.6

30

130

1.0 / 1.6

1,5 / 1,0

20:01


Q-40

0.6

40

180

1.0 / 1.6

1,5 / 1,0

30:01:00


Q-60

0.6

60

180

1.0 / 1.6

1,5 / 1,0

60:01:00


DN50

Q-20

0.6

20

140

1.0 / 1.6

1,5 / 1,0

20:01


Q-25

0.6

25

140

1.0 / 1.6

1,5 / 1,0

20:01


Q-30

0.6

30

140

1.0 / 1.6

1,5 / 1,0

20:01


Q-40

0.6

40

200

1.0 / 1.6

1,5 / 1,0

30:01:00


Q-60

0.6

60

200

1.0 / 1.6

1,5 / 1,0

60:01:00


Q-85

0.6

85

210

1.0 / 1.6

1,5 / 1,0

70:01:00


DN65

Q-100

0.6

100

220

1.0 / 1.6

1,5 / 1,0

70:01:00


Q-140

0.6

140

220

1.0 / 1.6

1,5 / 1,0

120: 01: 00


DN80

Q-100

0.8

100

220

1.0 / 1.6

1,5 / 1,0

70:01:00


Q-140

0.8

140

240

1.0 / 1.6

1,5 / 1,0

100: 01: 00


Q-200

0.8

200

240

1.0 / 1.6

1,5 / 1,0

100: 01: 00


DN100

Q-300

0.8

300

280

1.0 / 1.6

1,5 / 1,0

110: 01: 00


Q-450

0.8

450

300

1.0 / 1.6

1,5 / 1,0

110: 01: 00


DN150

Q-650

10

650

580

1.0 / 1.6

1,5 / 1,0

80:01:00

Литой lron

Q-1000

10

1000

600

1.0 / 1.6

1,5 / 1,0

80:01:00

DN200

Q-1600

20

1600

850

1.0 / 1.6

1,5 / 1,0

60:01:00

DN250

Q-3000

30

3000

1050

1.0 / 1.6

1.0 / 1.6

40:01:00
