Расходомер LLQ-Gas Roots

Количество:
  • LLQ
  • MICC

Расходомер корней газа

Он интегрирован с интеллектуальным расходомером для определения расхода, температуры и давления. Расходомер газа Рутса - это расходомер нового поколения, который может выполнять автоматическую компенсацию температуры и давления. Этот расходомер основан на теории объемных измерений и предназначен для точного измерения общего количества газа в трубопроводе. Расходомер состоит из двух частей: датчика расхода Рутса и счетчика расхода. Это требует передовой однокристальной микрокомпьютерной технологии и высоких технологий микромощности, между тем он может быть установлен на среднее давление внутри, с расчетом компенсации автоматического отслеживания температуры, может напрямую отображать общий объемный расход в стандартном состоянии (P0 = 101,325 кПа, T0 = 293,15 К).

Этот расходомер соответствует стандарту Китайской Народной Республики для машиностроительной промышленности JB / T7385-94 «Расходомер газа» и нашему стандарту Q / ZCY 05-2002.Расходомер газа LLQ.

Расходомер LLQ-Gas Roots

001 003 004

ОПИСАНИЕ

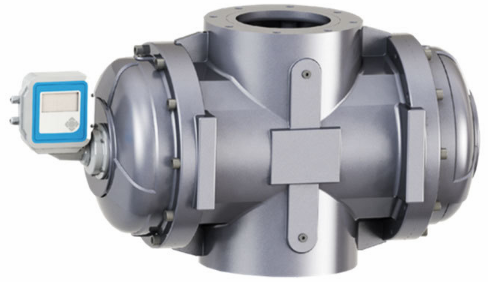

Это газовый счетчик прямого вытеснения роторного типа, предназначенный для непрерывного измерения и индикации точного измерения газа в трубопроводе. Расходомеры Gas Roots подходят для работы с большинством типов чистых, сухих, обычных газов с постоянным или изменяющимся расходом. Счетчики стандартной конструкции не подходят для работы с ацетиленом, биогазом или сточными газами. Свяжитесь с заводом-изготовителем для получения информации о специально сконструированных счетчиках, изготовленных из материалов, непосредственно совместимых с этими и другими газами.

ЗАЯВЛЕНИЕ

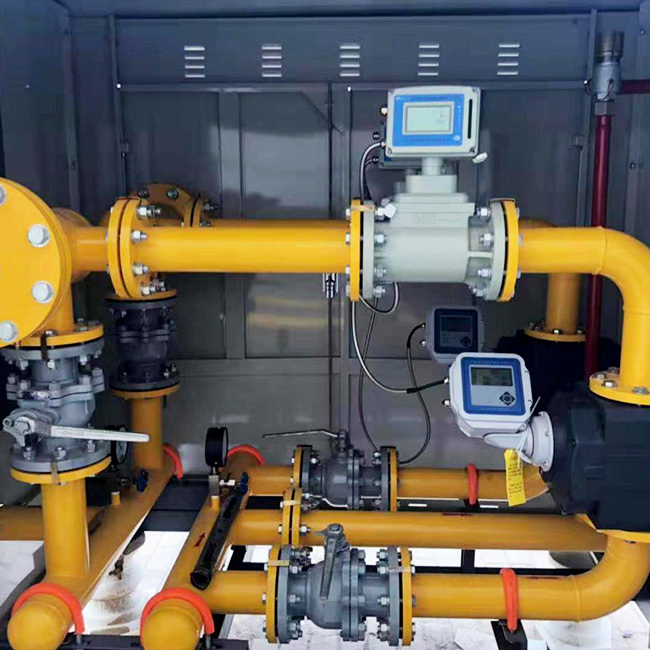

Для бухгалтерского учета некоторых предприятий газовой промышленности, которые используются в некоторых областях, например, в ресторанах, отелях, станциях регулирования давления газа, гражданском

бойлер и т. д. Также доступны для измерения некоторых газов, таких как пропан, азот и других, не содержащих агрессивных сред.


01 02 03 04

ТЕХНИЧЕСКИЕ ДАННЫЕ

Подключение

DIN PN16

Точность

± 1,5% от нормы

± 1,0% от нормы

Condition

Температура жидкости: -10 ... + 60 ℃

Температура окружающей среды: -30 ... + 60 ℃

Относительная влажность: 5% -90% относительной влажности

Атмосферное давление: 86 ... 106 кПа

Источник питания

Основное питание: 24 В постоянного тока

Резервная батарея: литиевая батарея 3,6 В постоянного тока

Потребляемая мощность

<1 Вт

Выход

Пульс

4-20 мА

Карта IC

Modbus RS485


СПЕЦИФИКАЦИЯ

Модель

Суффикс-код

Описание

LLQ-

Расходомер газа

Диаметр

XXX






025: DN25

100: DN100

250: DN250

Диапазон расхода

Q-XX





См. Таблицу

Тип конвертера

N




Базовый измеритель: механический дисплей без выхода

C




Цифровой дисплей; Компенсация температуры и давления; Импульсный; 4-20 мА;

НеобязательныйModbus RS485; Управляющий сигнал для карты IC

D




Цифровой дисплей; автоматическая компенсация температуры и давления

Стандартный выход: 4-20 мА / импульсный / управляющий сигнал для карты IC

Дополнительно: Modbus RS485

Точность

10



± 1,0% от нормы

15



± 1,5% от нормы

Номинальное давление

WP1


1.0 МПа

WP2


1,6 МПа

Подключение

DXX

D16: фланец DIN PN16; D25: фланец DIN PN25; DN40: фланец DIN PN40 ...

AXX

A15: фланец ANSI 150 #; A30: фланец ANSI 300 #; A60: фланец ANSI 600 # ...

JXX

J10: фланец JIS 10K; J20: фланец JIS 20K; J40: фланец JIS 40K ...


ДИАПАЗОН РАСХОДА

Диаметр

Модель

Начальная скорость

Максимальный расход

Потеря давления

Скорость давления

Точность

Коэффициент отклонения

Материал корпуса

м³ / ч

м³ / ч

Па

МПа

DN25

Q-16

0.6

16

120

1.0 / 1.6

1,5 / 1,0

20: 1

Алюминиевый сплав

DN40

Q-20

0.6

20

130

1.0 / 1.6

1,5 / 1,0

20: 1

Q-25

0.6

25

130

1.0 / 1.6

1,5 / 1,0

20: 1

Q-30

0.6

30

130

1.0 / 1.6

1,5 / 1,0

20: 1

Q-40

0.6

40

180

1.0 / 1.6

1,5 / 1,0

30: 1

Q-60

0.6

60

180

1.0 / 1.6

1,5 / 1,0

60: 1

DN50

Q-20

0.6

20

140

1.0 / 1.6

1,5 / 1,0

20: 1

Q-25

0.6

25

140

1.0 / 1.6

1,5 / 1,0

20: 1

Q-30

0.6

30

140

1.0 / 1.6

1,5 / 1,0

20: 1

Q-40

0.6

40

200

1.0 / 1.6

1,5 / 1,0

30: 1

Q-60

0.6

60

200

1.0 / 1.6

1,5 / 1,0

60: 1

Q-85

0.6

85

210

1.0 / 1.6

1,5 / 1,0

70: 1

DN65

Q-100

0.6

100

220

1.0 / 1.6

1,5 / 1,0

70: 1

Q-140

0.6

140

220

1.0 / 1.6

1,5 / 1,0

120: 1

DN80

Q-100

0.8

100

220

1.0 / 1.6

1,5 / 1,0

70: 1

Q-140

0.8

140

240

1.0 / 1.6

1,5 / 1,0

100: 1

Q-200

0.8

200

240

1.0 / 1.6

1,5 / 1,0

100: 1

DN100

Q-300

0.8

300

280

1.0 / 1.6

1,5 / 1,0

110: 1

Q-450

0.8

450

300

1.0 / 1.6

1,5 / 1,0

110: 1

DN150

Q-650

10

650

580

1.0 / 1.6

1,5 / 1,0

80: 1

Литой lron

Q-1000

10

1000

600

1.0 / 1.6

1,5 / 1,0

80: 1

DN200

Q-1600

20

1600

850

1.0 / 1.6

1,5 / 1,0

60: 1

DN250

Q-3000

30

3000

1050

1.0 / 1.6

1.0 / 1.6

40: 1
