Расходомер газовой турбины
Газ проходит через корпус турбины, вызывая вращение внутреннего ротора. Когда ротор вращается, в приемной катушке генерируется электрический сигнал. Этот сигнал преобразуется в технические единицы (литры, кубические метры, галлоны и т. д.) на локальном дисплее, где применимо. Дополнительные вспомогательные модули могут использоваться для экспорта сигнала в другие оборудование.
После получения проверьте свой глюкометр на наличие видимых повреждений. Турбина является прецизионным измерительным прибором и требует осторожного обращения. Снимите защитные заглушки и колпачки для тщательного осмотра. Если какие-либо предметы повреждены или отсутствуют, свяжитесь с нами.
Убедитесь, что модель потока турбины соответствует вашим конкретным потребностям. Для дальнейшего использования, возможно, будет полезно записать эту информацию на паспортной табличке в руководстве, если она станет нечитаемой на турбине. См. Паспортную табличку для получения индивидуальных технических характеристик продукта.

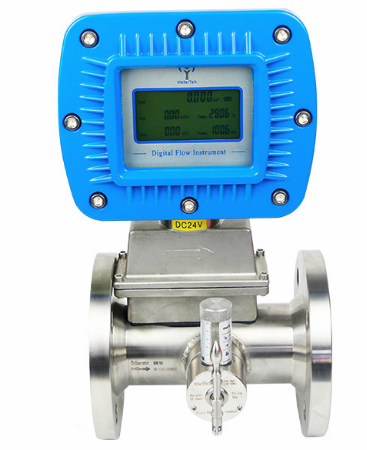

LWQ-Газотурбинный расходомер
ПРИНЦИП ДЕЙСТВИЯ
Работа международного газотурбинного счетчика основана на измерении скорости газа. Протекающий газ ускоряется и регулируется секцией правки счетчика. Правильные лопатки подготавливают профиль газового потока, удаляя нежелательные завихрения, турбулентность и асимметрию перед тем, как газ течет в турбинное колесо. Динамические силы протекающей жидкости заставляют ротор вращаться.
Турбинное колесо установлено на главном валу с помощью специальных высокоточных шарикоподшипников с низким коэффициентом трения. Турбинное колесо имеет винтовые лопатки с известным углом по отношению к потоку газа. Кондиционированный и ускоренный газ приводит в движение турбинное колесо с угловой скоростью, которая пропорциональна скорости газа.
ОПИСАНИЕ
Расходомер газовой турбины в секциях LWQ специально разработан для использования с природным газом. измерение сжатого, воздуха и других жидкостей, а также объемный и массовый расход.
-DN25-DN400
-Температура и давление, компенсация
-Связь: RS485
-Подключение: резьба / фланец
-Десять единиц не являются обязательными
ЗАЯВЛЕНИЕ

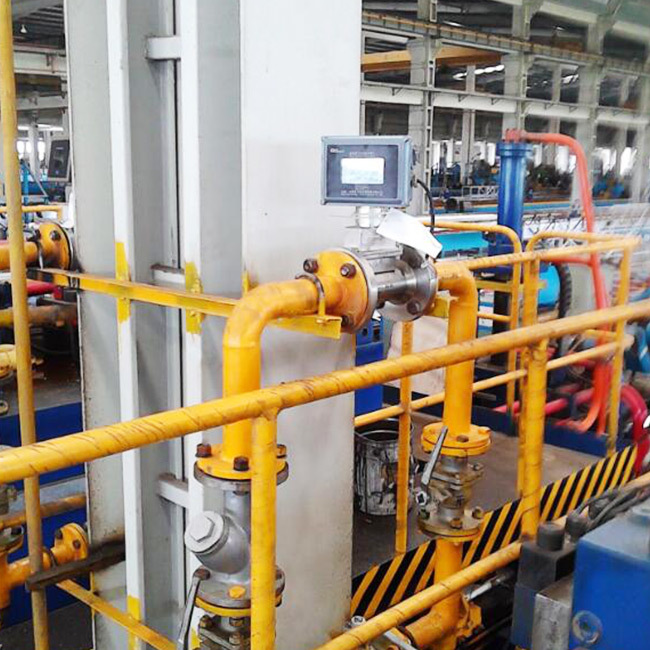

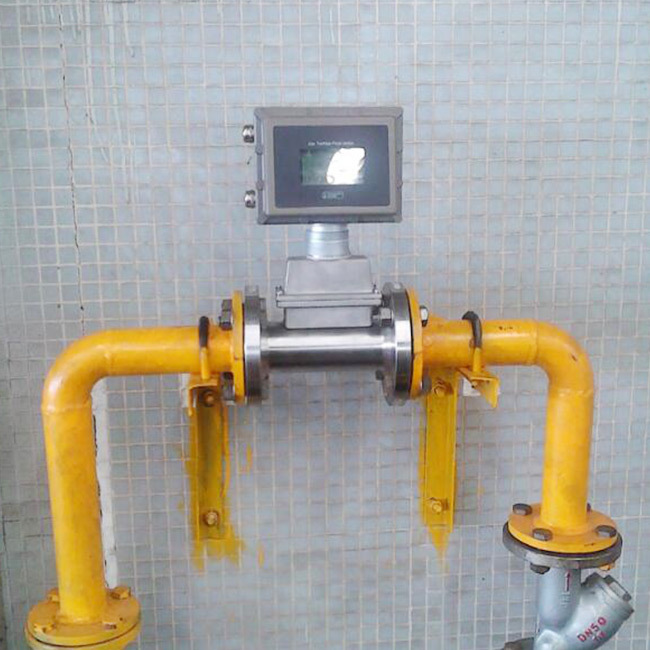

• Сеть передачи и распределения природного газа
• Нефтехимическая промышленность
• Городская газовая промышленность
• Электроэнергетика.
• Газовые балки

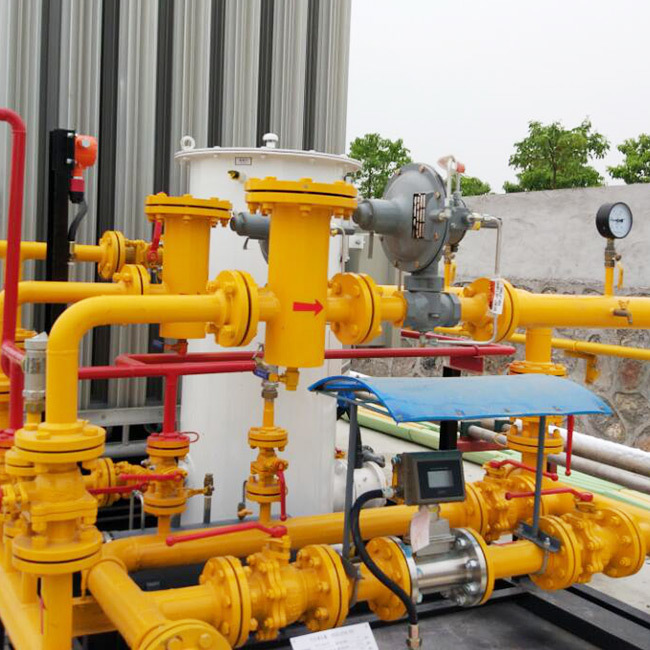

• АЗС СПГ
Расходомер газовой турбины
Газ проходит через корпус турбины, вызывая вращение внутреннего ротора. Когда ротор вращается, в приемной катушке генерируется электрический сигнал. Этот сигнал преобразуется в технические единицы (литры, кубические метры, галлоны и т. д.) на локальном дисплее, где применимо. Дополнительные вспомогательные модули могут использоваться для экспорта сигнала в другие оборудование.
После получения проверьте свой глюкометр на наличие видимых повреждений. Турбина является прецизионным измерительным прибором и требует осторожного обращения. Снимите защитные заглушки и колпачки для тщательного осмотра. Если какие-либо предметы повреждены или отсутствуют, свяжитесь с нами.
Убедитесь, что модель потока турбины соответствует вашим конкретным потребностям. Для дальнейшего использования, возможно, будет полезно записать эту информацию на паспортной табличке в руководстве, если она станет нечитаемой на турбине. См. Паспортную табличку для получения индивидуальных технических характеристик продукта.
LWQ-Газотурбинный расходомер
ПРИНЦИП ДЕЙСТВИЯ
Работа международного газотурбинного счетчика основана на измерении скорости газа. Протекающий газ ускоряется и регулируется секцией правки счетчика. Правильные лопатки подготавливают профиль газового потока, удаляя нежелательные завихрения, турбулентность и асимметрию перед тем, как газ течет в турбинное колесо. Динамические силы протекающей жидкости заставляют ротор вращаться.
Турбинное колесо установлено на главном валу с помощью специальных высокоточных шарикоподшипников с низким коэффициентом трения. Турбинное колесо имеет винтовые лопатки с известным углом по отношению к потоку газа. Кондиционированный и ускоренный газ приводит в движение турбинное колесо с угловой скоростью, которая пропорциональна скорости газа.
ОПИСАНИЕ
Расходомер газовой турбины в секциях LWQ специально разработан для использования с природным газом. измерение сжатого, воздуха и других жидкостей, а также объемный и массовый расход.
-DN25-DN400
-Температура и давление, компенсация
-Связь: RS485
-Подключение: резьба / фланец
-Десять единиц не являются обязательными
ЗАЯВЛЕНИЕ
• Сеть передачи и распределения природного газа
• Нефтехимическая промышленность
• Городская газовая промышленность
• Электроэнергетика.
• Газовые балки
• АЗС СПГ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Выходной импульс | Пульс |
4~20 мА | |
Точность | ± 1,0% от номинала |
Рабочая Температура | -20 ... + 60 ° С |
Температура жидкости | -20 ... + 80 ° С |
Материал корпуса Литой алюминий | SS 304 (D4: DN50-DN200) |
Материал ротора | Алюминиевый сплав |
Материал подшипника | SS304 |
ТЕХНИЧЕСКИЕ ДАННЫЕ
Выходной импульс | Пульс |
4~20 мА | |
Точность | ± 1,0% от номинала |
Рабочая Температура | -20 ... + 60 ° С |
Температура жидкости | -20 ... + 80 ° С |
Материал корпуса Литой алюминий | SS 304 (D4: DN50-DN200) |
Материал ротора | Алюминиевый сплав |
Материал подшипника | SS304 |
ВЫБОР МОДЕЛИ
Модель | Суффикс-код | Описание | |||||||
Диаметр | XXX | Подставка под диаметр | |||||||
020: DN20: DN050: DN50 | |||||||||
100: DN100: 400: DN400 | |||||||||
Тип конвертера | N | 24 В постоянного тока; Импульсный выход; Нет дисплея | |||||||
A | 24 В постоянного тока; Выход 4-20 мА; Нет дисплея; Ex | ||||||||
E1 | Батарейный источник питания; Нет выхода; Ex; Цифровой дисплей | ||||||||
E2 | 24 В постоянного тока; 2-проводный выход 4-20 мА; Ex; Цифровой дисплей | ||||||||
E3 | 24 В постоянного тока; Импульсный выход; Местный дисплей; Ex; дисплей | ||||||||
E4 | 24 В постоянного тока; Выход 0-20 мА; Местный дисплей; EX; цифровой дисплей | ||||||||
E5 | 24 В постоянного тока; 3-проводный 4-20 мА / импульсный выход; EX; Цифровой дисплей | ||||||||
FE | Преобразователь серии Fluidwell E | ||||||||
FF | Преобразователь серии Fluidwell F | ||||||||
D1 | 24 В постоянного тока; 2-проводный выход 4-20 мА; Цифровой дисплей; Компенсация температуры и давления | ||||||||
D2 | 24 В постоянного тока; 3-проводный выход 4-20 мА; Цифровой дисплей; Компенсация температуры и давления | ||||||||
D4 | 24 В постоянного тока; Выход 4-20 мА; Modbus RS485; Цифровой дисплей; Компенсация температуры и давления | ||||||||
Уведомление: | 1) Modbus RS485 не является обязательным для E2, E3, E4, E5, D1, D2, D4 | ||||||||
2) Питание от аккумулятора (24 В постоянного тока + аккумулятор) является дополнительным для E2, E3, E4, E5, D1, D2, D4 | |||||||||
3) D4 доступен только из литой стали | |||||||||
Точность | 10 | ± 1,0% от нормы | |||||||
15 | ± 1,5% от ставки | ||||||||
Диапазон расхода | S | Стандартный диапазон | |||||||
E | Расширенный диапазон | ||||||||
Материал корпуса | S4 | SS304 | |||||||
S6 | SS316 | ||||||||
CA | Литой алюминий | ||||||||
CS | Литая сталь (только для типа D4) | ||||||||
Материал ротора | AB | АБС-пластик | |||||||
AA | Алюминиевый сплав | ||||||||
Взрывобезопасный | BT | Exd II BT6 | |||||||
CT | Exd II CT4 | ||||||||
NA | Без взрывозащиты | ||||||||
Подключение | THM | Наружная резьба; Доступны от DN4 ... DN50 | |||||||
THF | Внутренняя резьба; Доступны от DN4 ... DN50 | ||||||||
DXX | D16: фланец DIN PN16; D25: DIN PN25… | ||||||||
AXX | A15: фланец ANSI 150 #; A30: ANSI 300 # ... | ||||||||
JXX | J10: фланец JIS 10K; J20: JIS 20K… |
ВЫБОР МОДЕЛИ
Модель | Суффикс-код | Описание | |||||||
Диаметр | XXX | Подставка под диаметр | |||||||
020: DN20: DN050: DN50 | |||||||||
100: DN100: 400: DN400 | |||||||||
Тип конвертера | N | 24 В постоянного тока; Импульсный выход; Нет дисплея | |||||||
A | 24 В постоянного тока; Выход 4-20 мА; Нет дисплея; Ex | ||||||||
E1 | Батарейный источник питания; Нет выхода; Ex; Цифровой дисплей | ||||||||
E2 | 24 В постоянного тока; 2-проводный выход 4-20 мА; Ex; Цифровой дисплей | ||||||||
E3 | 24 В постоянного тока; Импульсный выход; Местный дисплей; Ex; дисплей | ||||||||
E4 | 24 В постоянного тока; Выход 0-20 мА; Местный дисплей; EX; цифровой дисплей | ||||||||
E5 | 24 В постоянного тока; 3-проводный 4-20 мА / импульсный выход; EX; Цифровой дисплей | ||||||||
FE | Преобразователь серии Fluidwell E | ||||||||
FF | Преобразователь серии Fluidwell F | ||||||||
D1 | 24 В постоянного тока; 2-проводный выход 4-20 мА; Цифровой дисплей; Компенсация температуры и давления | ||||||||
D2 | 24 В постоянного тока; 3-проводный выход 4-20 мА; Цифровой дисплей; Компенсация температуры и давления | ||||||||
D4 | 24 В постоянного тока; Выход 4-20 мА; Modbus RS485; Цифровой дисплей; Компенсация температуры и давления | ||||||||
Уведомление: | 1) Modbus RS485 не является обязательным для E2, E3, E4, E5, D1, D2, D4 | ||||||||
2) Питание от аккумулятора (24 В постоянного тока + аккумулятор) является дополнительным для E2, E3, E4, E5, D1, D2, D4 | |||||||||
3) D4 доступен только из литой стали | |||||||||
Точность | 10 | ± 1,0% от нормы | |||||||
15 | ± 1,5% от ставки | ||||||||
Диапазон расхода | S | Стандартный диапазон | |||||||
E | Расширенный диапазон | ||||||||
Материал корпуса | S4 | SS304 | |||||||
S6 | SS316 | ||||||||
CA | Литой алюминий | ||||||||
CS | Литая сталь (только для типа D4) | ||||||||
Материал ротора | AB | АБС-пластик | |||||||
AA | Алюминиевый сплав | ||||||||
Взрывобезопасный | BT | Exd II BT6 | |||||||
CT | Exd II CT4 | ||||||||
NA | Без взрывозащиты | ||||||||
Подключение | THM | Наружная резьба; Доступны от DN4 ... DN50 | |||||||
THF | Внутренняя резьба; Доступны от DN4 ... DN50 | ||||||||
DXX | D16: фланец DIN PN16; D25: DIN PN25… | ||||||||
AXX | A15: фланец ANSI 150 #; A30: ANSI 300 # ... | ||||||||
JXX | J10: фланец JIS 10K; J20: JIS 20K… |
