LUGB-вихревой расходомер

Количество:
  • LUGB
  • MICC

Вихревой расходомер

Вихревой расходомер LUGB & LUCB работает по принципу генерируемого вихря и соотношению между вихрем и потоком по теории Кармана и Струхаля, которые специализируются на измерении пара, газа и жидкости более низкого уровня газа и пара даже мутной жидкости, включая микрозернистые частицы и примеси. Вихревой расходомер основан на принципе Кармана Стрит, для измерения сторон жидкости с противоположными направлениями вращения. Частота вихрей прямо пропорциональна скорости среды. По количеству вихрей, измеряемых головкой датчика, вычисляется скорость среды, плюс диаметр расходомера, получается конечный объемный расход.

LUGB-вихревой расходомер

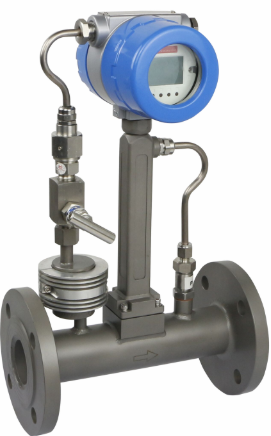

0001 0002 0003

ОПИСАНИЕ

Вихревой расходомер используется для измерения скорости потока газов или жидкостей в полных трубопроводах. Принцип измерения основан на развитии вихревой улицы Кармана вслед за телом, встроенным в трубопровод.

Периодический отвод вихрей происходит сначала с одной стороны, а затем с другой стороны тела обтекания (тела с вихрями), установленного перпендикулярно оси трубы. Вихревой поток создает так называемую «вихревую улицу Кармана» с переменным давлением, частота которого пропорциональна скорости потока.


ЗАЯВЛЕНИЕ

- Котельная промышленность (Измерение пара)

- Производство сжатого воздуха

- Текстильная промышленность

- Бумажная промышленность

- Тепловая промышленность

- Металлургическая промышленность

- Обработка пластмасс

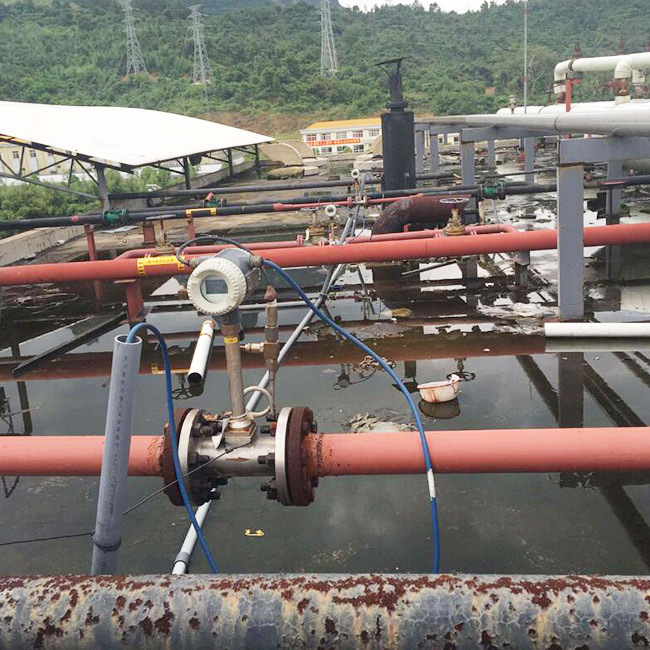

LUGB01 LUGB02 LUGB03 LUGB04


ТЕХНИЧЕСКИЕ ДАННЫЕ

Диапазон применения

00001.

Газ; (2) Жидкость; (3) Пар

00002.

Измеренное значение

Первичное измеренное значение

Скорость потока

Вторичное измеренное значение

Объемный расход (доступно давление и температура)

Температура

Температура процесса

Уровень T1: -20… + 100

Уровень T2: -20… + 250

Уровень T3: -20… + 350

Уровень T4: -20… + 420

Температура окружающей среды

-10… + 50

Давление

EN 1092-1

DN200… DN300: PN10

DN100… DN200: PN16

DN15… DN80: PN25

Другое давление по запросу

ASME B 16.5

1/2 \"… 8 \": 150 фунтов РФ

Другое давление по запросу

JIS

1/2 \"… 8 \": 10K

Другое давление по запросу

Эталонное состояние

Условия потока аналогичны EN 29104

Среда: вода / газ / пар

Температура: -10… + 30

Входная секция: ≥10DN

Точность

Для жидкости: ± 1,0% от нормы

Для пара и газа: ± 1,5% от нормы

Материал корпуса

SS304

SS306

Конвертер Материал

Стандарт: литой под давлением алюминий с полиуретановым покрытием


ВЫБОР МОДЕЛИ

Модель

Суффикс-код

Описание

LUGB-

1

2

3

4

5

6

7

8

Вихревой расходомер

Жидкость

L








Жидкость

G








Газ / Воздух

S








Пар

Диаметр

XXX







Подставка под диаметр

015: DN 15; 050: DN 50; 100: DN 100; 300: DN 300

Структура

S






Компактный тип

L






Удаленный тип

Тип конвертера

C





Жидкость: жидкость; 24 В постоянного тока; 4-20 мА / импульсный выход; Цифровой дисплей; Ex

V





24 В постоянного тока; 4-20 мА / Импульсный выход (тип V только для применения газа / пара); Цифровой дисплей; Ex

D





24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Ex

БД





24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Ex

DA





24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Ex

DV





24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Ex

Уведомление:

00001.

Modbus RS485 не является обязательным для серий C, V, D, DA, DB, DV.

00002.

00003.

Двойное питание (24 В постоянного тока + аккумулятор) не является обязательным для серий C, V, D, DA, DB

00004.

Материал корпуса

S4




SS304

S6




SS306

Взрывобезопасный

BT



ExdIIBT6

CT



ExibIICT4

NA



Без взрывозащиты

Подключение

WAF


Межфланцевое соединение

DXX


D16: фланец DIN PN 16; D25: DIN PN 25 Фланец ...

AXX


A15: фланец ANSI 150 #; A30: Фланец ANSI 300 #…

JXX


J10: фланец JIS 10K; J20: Фланец JIS 20K ...

Рейтинг температуры

Т1

-20… + 100

Т2

-20… + 250

Т3

-20… + 350

Т4

-20… + 420
