Электромагнитный расходомер

Количество:
  • MICC

Электромагнитный расходомер

EleМагнитные расходомеры предназначены для измерения жидкости в большинстве отраслей промышленности, включая водоснабжение, сточные воды, продукты питания и напитки, фармацевтическую и химическую промышленность.

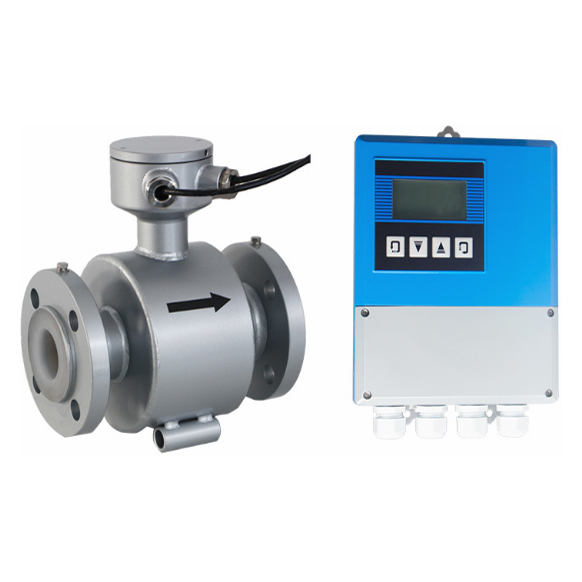

Электромагнитный расходомер состоит из двух основных компонентов: 1) Детектор, который включает в себя расходомерную трубку, изолирующую облицовку и измерительные электроды, и 2) Конвертер, который представляет собой электронное устройство, отвечающее за обработку сигналов, расчет расхода, отображение и выходные сигналы. .

Материалы конструкции смачиваемых частей (гильзы и электродов) должны соответствовать спецификациям предполагаемого типа обслуживания. Рекомендуется проверка совместимости в соответствии со спецификациями.

Наши электромагнитные расходомеры проходят заводские испытания и калибровку. Свидетельство о калибровке входит в комплект поставки каждого счетчика.

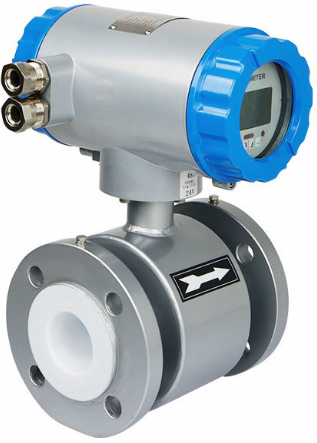

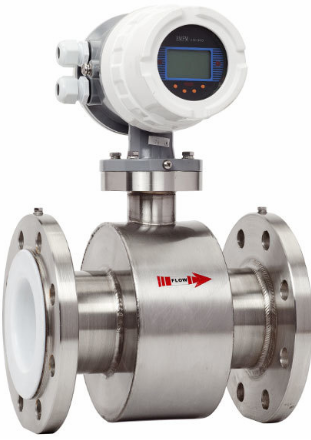

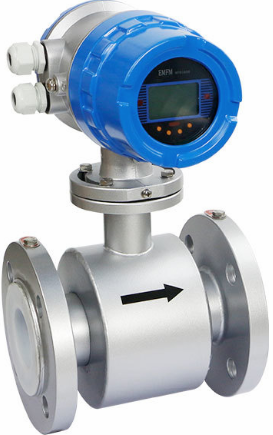

4 3 5 1


ОПИСАНИЕ

Магнитный расходомер - одна из наиболее гибких и универсальных доступных систем измерения расхода.

Это объемный расходомер, который не имеет движущихся частей и идеально подходит для очистки сточных вод или любой грязной жидкости, имеющей проводящую или водную основу.

Магнитный расходомер также идеально подходит для приложений, где требуется низкий перепад давления и низкие эксплуатационные расходы.

ПРИНЦИП ДЕЙСТВИЯ

Следуя закону магнитной индукции Фарадея, в проводнике, движущемся через магнитное поле, индуцируется напряжение.
В электромагнитном принципе измерения следующая среда представляет собой движущийся проводник. Индуцированное напряжение пропорционально скорости потока и подается на усилитель с помощью двух измерительных электродов.
Объемный расход рассчитывается исходя из площади поперечного сечения трубы.

ЗАЯВЛЕНИЕ

-Строительное водоснабжение: транспортные сети, очистные сооружения, шламы.

-Химическая промышленность: кислоты, щелочи, дозирование, абразивные или коррозионные среды

-Металлургическая и горнодобывающая промышленность: среды с высоким содержанием твердых частиц, такие как руда или экскаваторный раствор.

-Водоснабжение: учет доходов, водозабор на районных счетчиках, обнаружение утечек

-Целлюлозно-бумажная промышленность: целлюлоза, пасты, шламы и другие едкие среды, щелок, добавки, отбеливатели, красители.

-Пищевая промышленность: смешивание, дозирование и розлив напитков в гигиенических условиях..

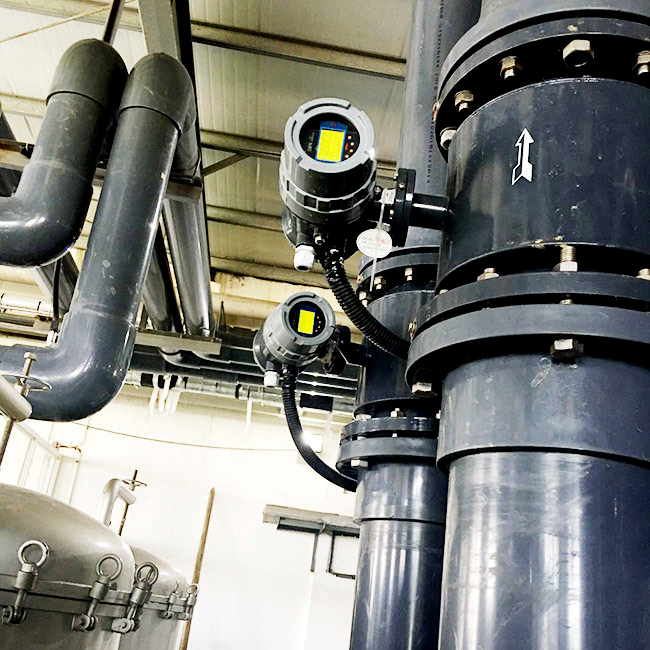

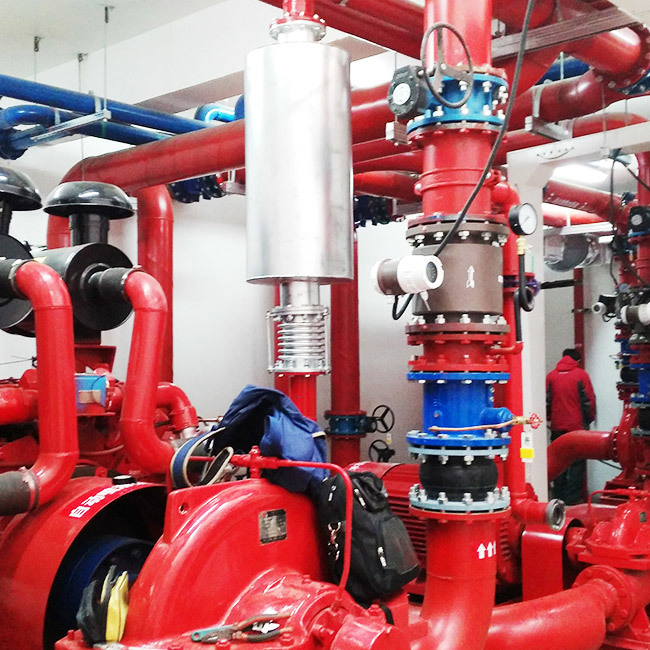

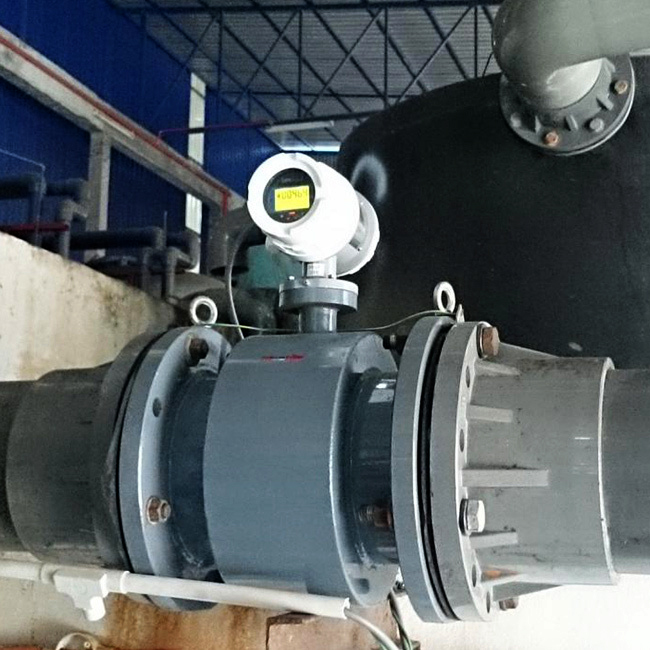

电磁 流量计 01 电磁 流量计 02 电磁 流量计 03 电磁 流量计 04

ТЕХНИЧЕСКИЕ ДАННЫЕ

Сертификаты

IS09001: 200; CE

Диаметр

PTFE: DN6-DN600 Твердая резина: ON50-DN2200

Санитарный тип: DN10-DN100; Тип вставки: DN200-DN3000

Направление потока

Положительный; Отрицательный

Ошибка повторяемости

± 0,1%

Точность

± 0,5% от ставки; ± 0,2% от нормы

Средняя температура

Футеровка из твердой резины: -20 ... + 60 ℃

Подкладка из высокотемпературной резины: -20… + 90 ℃

Футеровка из ПТФЭ: -20… + 120 ℃

Футеровка из высокотемпературного ПТФЭ: -2O ... + 16O ℃

PFA: -20… + 180 ℃

Номинальное рабочее давление

DN10-DN25≤M4.0 МПа

DN32-DN150≤l.6 МПа

DN200-DN60≤1,0 МПа

DN700-DN2200≤0,6 МПа

Скорость

0,3-10 м / с

Температура окружающей среды

-20… + 60 * С

Относительная влажность

95%

Потребляемая мощность

<20 Вт


ВЫБОР МОДЕЛИ

Модель

Суффикс-код

Описание

LDG-

1

2

3

4

5

6

7

8

Электромагнитный расходомер

Тип

B








Btyps

T








Тип Т (только DN15- DNIOO)

F








Ftype

Y








Y тип

Диаметр

XXXX








Подставка под диаметр
0004: DN4: 0015: DN15
0100: DN100; 2200: DN2200

Структура

S








Компактный тип с локальным дисплеем

L








Удаленный тип; Кабель 10 метров по умолчанию

Электрод Материал

M








SS316L

T








Титан

D








Тантал

H








Хастеллой AlloyC

P








Platinum-lridlum

Выходной сигнал

0







Нет выхода

1







4-20 мА / импульс

Материал подкладки

X






Твердой резины

p






Оксид пропилена

F






PTFE

A






PFA

Источник питания

-0





110-240 В переменного тока

-1





24 В постоянного тока (20-36 В постоянного тока)

-2





Аккумуляторный источник питания

Общение

0




Нет связи

1




ModbusRS485

2




HART

3




GPRS

4




ProfibusDP

ДатчикЗаземление

0



Нет заземления

1



Заземляющее кольцо

2



Электрод заземления

Подключение

DXX


D16: фланец DIN PN16; D25: фланец DIN PN25.

AXX


A15: фланец ANSI150 #; A30: Фланец ANSI 300 #.

JXX


J10: фланец JIS 10K; J20: Фланец JIS20K.

XXX


По требованию

Материал корпуса

CS
S4

Углеродистая сталь
Табурет из нержавеющей стали 304

ВЫБОР МОДЕЛИ САНИТАРНОГО ТИПА

Модель

Код Stuffix

Описание

ЛДГС-

1

2

3

4

5

-6

7

8

9

11

Санитарный магнитный расходомер

Диаметр

хххх










Подставка под диаметр
0010: DN10
0100: DN100

Структура

S









Компактный тип с локальным дисплеем

L









Удаленный тип: по умолчанию 10 метров кабеля

Электрод Материал

M








SS316L

T








Титан

D








Тантал

H








Хастеллой Сплав C

P








Платина-Иридий

Выходной сигнал

0







Нет выхода

1







4-20 мА / импульс

Материал подкладки

F






PTFE

A






PFA

Источник питания

0





110-240 В переменного тока

-1





24 В постоянного тока

-2





Батарейный источник питания

Общение

0




Нет связи

1




Modbus RS485

2




HART

3




GPRS

4




Profibus-DP

Заземление датчика

0



Нет заземления

1



Заземляющее кольцо

2



Электрод заземления

Подключение









TRC


Тройной зажим для сантехнического подключения

Материал корпуса










S4

Нержавеющая сталь 304


Выбор модели

Модель

Суффикс-код



Описание

LDGC-

-⑤

Вставной магнитный расходомер

Диаметр

××××







Подставка под диаметр
0200: DN200
3000: DN3000

Структура

S






Компактный тип с локальным дисплеем

L






Удаленный тип с кабелем длиной 10 метров

Электрод Материал

M





SS316L

T





Титан

D





Тантал

H





Хастеллой Сплав C

P





Платина-Иридий

Выход сигнала

0




Нет выхода

1




4-20 мА / импульс

Источник питания

-0



110-240 В переменного тока

-1



24 В постоянного тока (20-36 В постоянного тока)

-2



Аккумуляторный источник питания

Общение

0


Нет связи

1


Modbus RS485

2


Харт

3


GPRS

4


Profibus DP

Подключение

S

Простой тип

B

Тип шарового крана
