KX-ПВХ/ЭКРАН/ПВХ-2*7/0,2

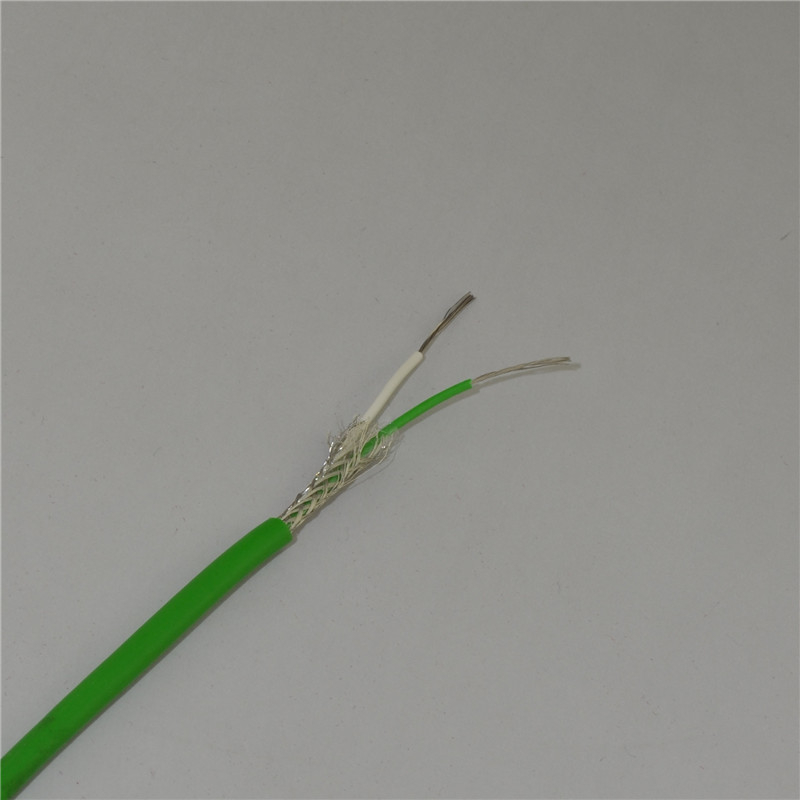

Термопара Удлинитель Тип провода KX-PVC / Экран / ПВХ-2 * 7 / 0,2 мм-IEC

1, субъект
TЕго спецификация охватывает требования для изоляции из ПВХ, удлинительной кабеля термопары с
Оплетка из нержавеющей стали, тип KX, 2 × 7 /0,2 мм, проволоки Strand, стандартный толерантность и код цвета в соответствии с IEC.

2, технические особенности

А.Проводники:
Тренаженная термопарная проволока


Размер проводников (AWG)	№ нитей и датчик
24	7/0.2 мм


B. Изоляция:
Экструдированные ПВХ (105 ℃)


Номинальная толщина изоляции

0,30 мм±0.2

Цветовой код-IEC


Положительный	Цвет	Отрицательный	Цвет
Хромел	Зеленый	Алююм	белый


C. Сборка:
Два проводника (положительная и отрицательная) параллельная конструкция.

ПодразделениеМеталлический переулк
Круглая проволока из нержавеющей стали,85% минимальный охват

СвидетельствоватьОбщая куртка
Экструдированные ПВХ (105 ° C)


Номинальная толщина оболочки	0,65 мм±0.2
Цветовой код	Зеленый


3, размеры и допуски


Размеры / допуски (мм)

Ø3.80.± 0.2


4, устойчивость калибровки


Диапазон температур	Стандартная терпимость	Специальная терпимость
От 0º до 300ºC.	± 2.2.℃ или 0,75%	± 1.1.℃ или 0,4%

ТермопараУдлинительТип доступен: KX, JX, TX, EX, NX, RX, SX и другие
компенсирующий кабель, как KCA, KCB и так далее.
Помимо этих проводов, мы также можем производить в соответствии с вашим спросом.

Цветной код таблицы


JIS, DIN и другие также доступны.
