КХ-ПФА/ПФА-2*36АВГ

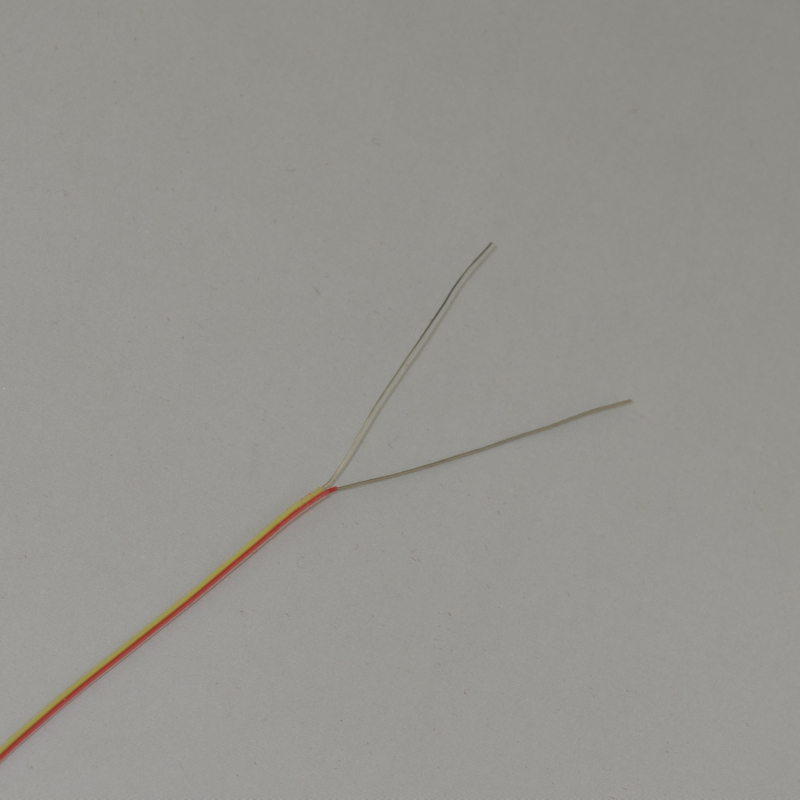

Термопара Удлинитель Тип провода KX-ПФA / PFA-2 × 36awg
Описание:

1, субъект
TЕго спецификация охватывает требования для изоляции PFA, обшитая термопаре PFA
Удлинительный кабель, тип KX, 2 × 1 / 0,13 мм, твердый провод, стандартный допуск и цветной код в соответствии с ANSI.

2, технические особенности

А.Проводники:
Провод твердой термопары


Размер проводников (AWG)	№ нитей и датчик
36	2/1.13 мм


B. Изоляция:
Экструдированные PFA (260 ℃)


Номинальная толщина изоляции

0,08 мм ± 0,2

Цветовой код


Положительный	Цвет	Отрицательный	Цвет
Хромел	Желтый	Алююм	Red


C. Сборка:
Два проводника (положительная и отрицательная) параллельная конструкция.

ПодразделениеОбщая куртка
Экструдированные PFA (260 ℃)


Номинальная толщина оболочки	0,15 мм±0.2
Цветовой код	Прозрачный


3, размеры и допуски


Размеры / допуски (мм)

Ø0,4± 0.2


4, устойчивость калибровки


Диапазон температур	Стандартная терпимость	Специальная терпимость
От 0º до 300ºC.	± 2.2.℃ или 0,75%	± 1.1.℃ или 0,4%

Удлинитель термопарыТип доступен: KX, JX, TX, EX, NX, RX, SX и другие
компенсирующий кабель, как KCA, KCB и так далее.
Помимо этих проводов, мы также можем производить в соответствии с вашим спросом.

Цветной код таблицы


JIS, DIN и другие также доступны.
