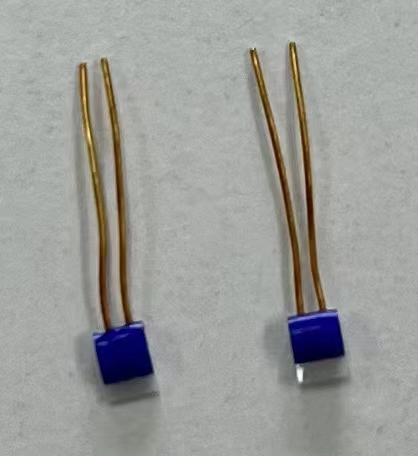

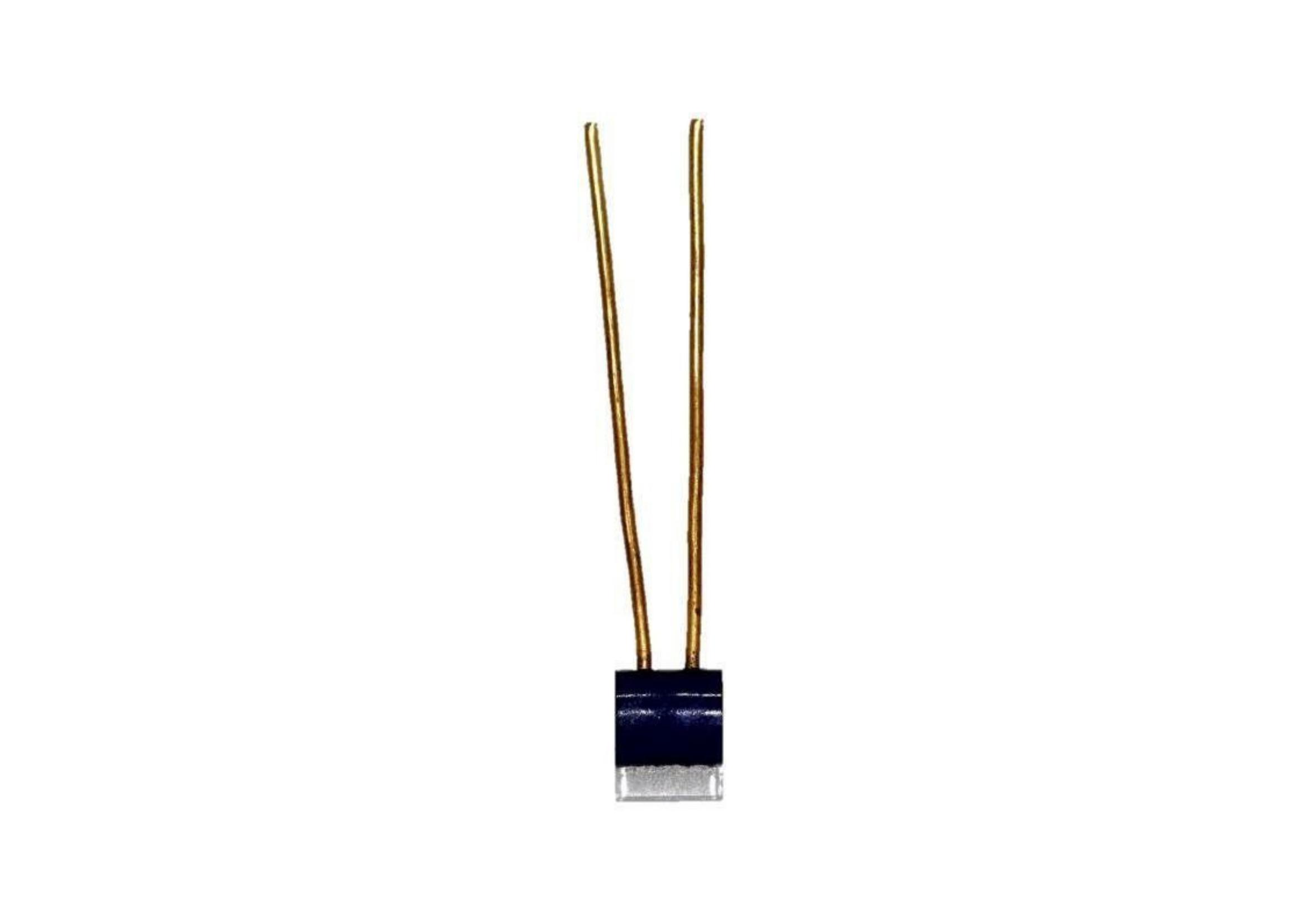

Стиль PAC/L
JUMO
Платиновая тонкая пленка устойчивости к температуре датчики температуры основаны на температурном сопротивлении, развитие и допустимые допуски определяются в международном стандарте EN 60751. Они объединяют благоприятные свойства датчика температуры платины с преимуществами крупномасштабного производства. Их отличительными признаками являются стандартизация и универсальная взаимозаменяемость, а также высокая точность измерения, превосходная долгосрочная стабильность и хорошая воспроизводимость электрических свойств. Кроме того, цены значительно упали в последние годы, поскольку эти датчики предназначены для удовлетворения требований большого количества. Что касается цены, то датчики температуры платиновой чипа, следовательно, являются подлинной альтернативой термисторам, которые основаны на полупроводниках.
Датчики температуры платины, L, в основном используются при изготовлении различных зондов с помощью соединительных кабелей. Они особенно подходят для электрического соединения через мягкие суставы. Соединительные провода сделаны из чистого серебра и идеально подходят для этой цели.
Диапазоны температуры применения от -70 до +250 ° C. Однако максимальная температура +350 ° C, который открывает дополнительные возможности приложения.
Размерный рисунок:
Технические данные
Стандартный | EN 60 751 |
Температура коэффициент | = 3,850 x 10-3 ° C.-1 (между 0 и 100 ° C) |
Диапазон температур | -70 до +250 ° C ( +350 ° C) |
Толерантность | Диапазон достоверности температуры класс 1/3 DIN B: -50 до +200 ° C Диапазон достоверности температуры класс A: -70 до +300 ° C Диапазон достоверности температуры класс B: -70 до +350 ° C |
Измерение Текущий/максимум Текущий | PT100 Рекомендуется: 1,0 мА Максимум: 7ma Pt500 Рекомендуется: 0,7 мА Максимум: 3 мА Pt1000 Рекомендуется: 0,1 мА Максимум: 1 мА Pt5000 Рекомендуется: 0,1 мА Максимум: 1 мА |
Условия эксплуатации | Датчики температуры платины-шипа не могут использоваться незащищенными при влажных условиях окружающей среды или в коррозийной атмосфере. Они также не должны погружаться непосредственно в жидкости. Пользователю, возможно, придется провести некоторые проверки перед работой. |
Соединяющий провода | Эти датчики температуры оснащены соединительными проводами, которые изготовлены из чистого серебра. Соединительные провода особенно подходят для мягких суставов. Во время дальнейшей обработки важно гарантировать, что соединения не подвергаются боковым давлениям. Горизонтальное натяжение на отдельном соединительном проводе не должно превышать максимальное значение 5n. Следует избегать любого ненужного изгиба соединительных проводов, так как это может привести к усталости материала и разрыва провода. Дополнительные соединительные провода длиной до 300 мм (в одну часть) можно опционе. В качестве альтернативы, расширения любой длины или изолированных межсетистых проводов могут по запросу, можно установить на более позднем этапе. |
Точка измерения | Указанное номинальное значение относится к стандартной длине подключаемого провода L1. Измерение получено 2 мм от открытого конца провода. Если длина провода изменяется, будут происходить изменения в сопротивлении, что может привести к тому, что класс толерантности не будет выполнен. |
Долгосрочная стабильность | Максимум. р0 Дрейф 0,05%/год |
Низкотемпературное применение | Принимая во внимание номинальные дрейфы и эффекты гистерезиса, которые могут возникнуть внутри определенные ограничения, измерения температуры до -200 ° C. также возможны. Более подробную информацию можно получить на запрос. |
Изоляция сопротивление | > 10 мΩ в комнате температура |
Самостоятельное нагревание | ∆t= I2 x r x e |
Упаковка | Блистерный ремень/сумка |
Хранилище | В стандартной упаковке ремня, датчики температуры Jumo, стиль PCA/L, можно хранить в течение не менее 12 месяцев при нормальных условиях окружающей среды. Не допустимо хранить датчики в агрессивных атмосферах, коррозионных носителях или в высокой влажности. Поскольку соединительные провода для этой версии изготовлены из чистого серебра, Storability усиливается за счет воздушной плотной упаковки и темной обстановки. Если это не так, то серебро будет склонно запятнать со временем, что может привести к трудностям при приповсе соединение. |
