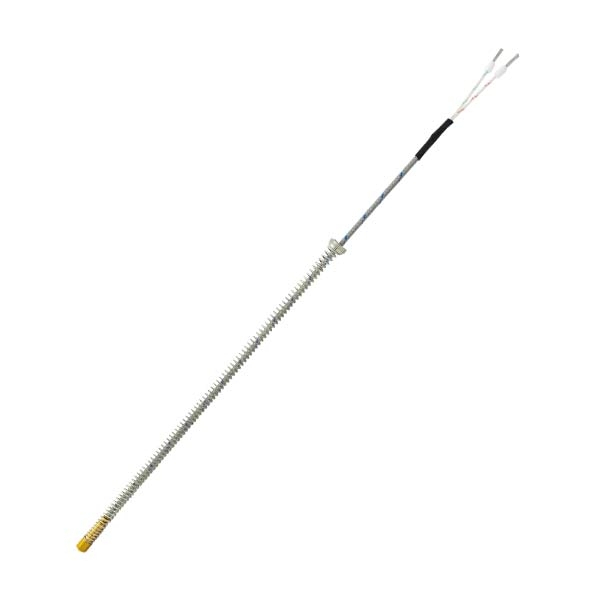

Гибкая термопара

Рисунок







Тип термопары ядра
Материал        Тип	Нога	основной        материал	Диаметр ноги		JIS C 1602.		Анси
			Jis	Анси	Максимация        Temp. В нормальном состоянии        применение(℃)	Максимация        Temp. В перегреве        применение(℃)	Max.Operaring.        Temp. (℃)
B	+	Platinum 70% + Родий 30%	0.5	0.5	1500	1700	1700
	-	Platinum 94% + Родий 6%	0.5	0.5
R	+	Platinum 87% + Родий 13%	0.5	0.5	1400	1600	1480
	-	Высокая чистота платина	0.5	0.5
S	+	Platinum90% + Родий 10%	0.5	0.5
	-	Высокая чистота платина	0.5	0.5
K	+	Никель 90% + Chromiun 10%        Никель 95% + марганец 2%        + Алюминий 2%	3.2	3.2	1000	1200	1260
			2.3	1.6	900	1100	1090
			1.6	0.8	850	1050	980
			1	0.5	750	950	870
			0.65	0.32	650	850	870
E	+        -	Никель 90% + Chromiun 10%        Медь 55% + никель 45%	3.2	3.2	700	800	870
			2.3	1.6	600	750	650
			1.6	0.8	550	650	540
			1	0.5	500	550	430
			0.65	0.32	450	550	430
J	+        -	Высокая чистота железа        Медь 55% + никель 45%	3.2	3.2	600	750	760
			2.3	1.6	550	750	590
			1.6	0.8	500	650	480
			1	0.5	450	650	370
			0.65	0.32	400	500	370
T	+        -	высокая чистота меди        Медь 55% + никель 45%	1.6	1.6	300	350	370
			1	0.8	250	300	260
			0.65	0.5	200	250	200
			0.32	0.32	200	250	200
В дополнение к вышеуказанному, специальные термопары, такие как L типа C, C-типа (W-W26% Re), Cu Coaa etc, доступны.
